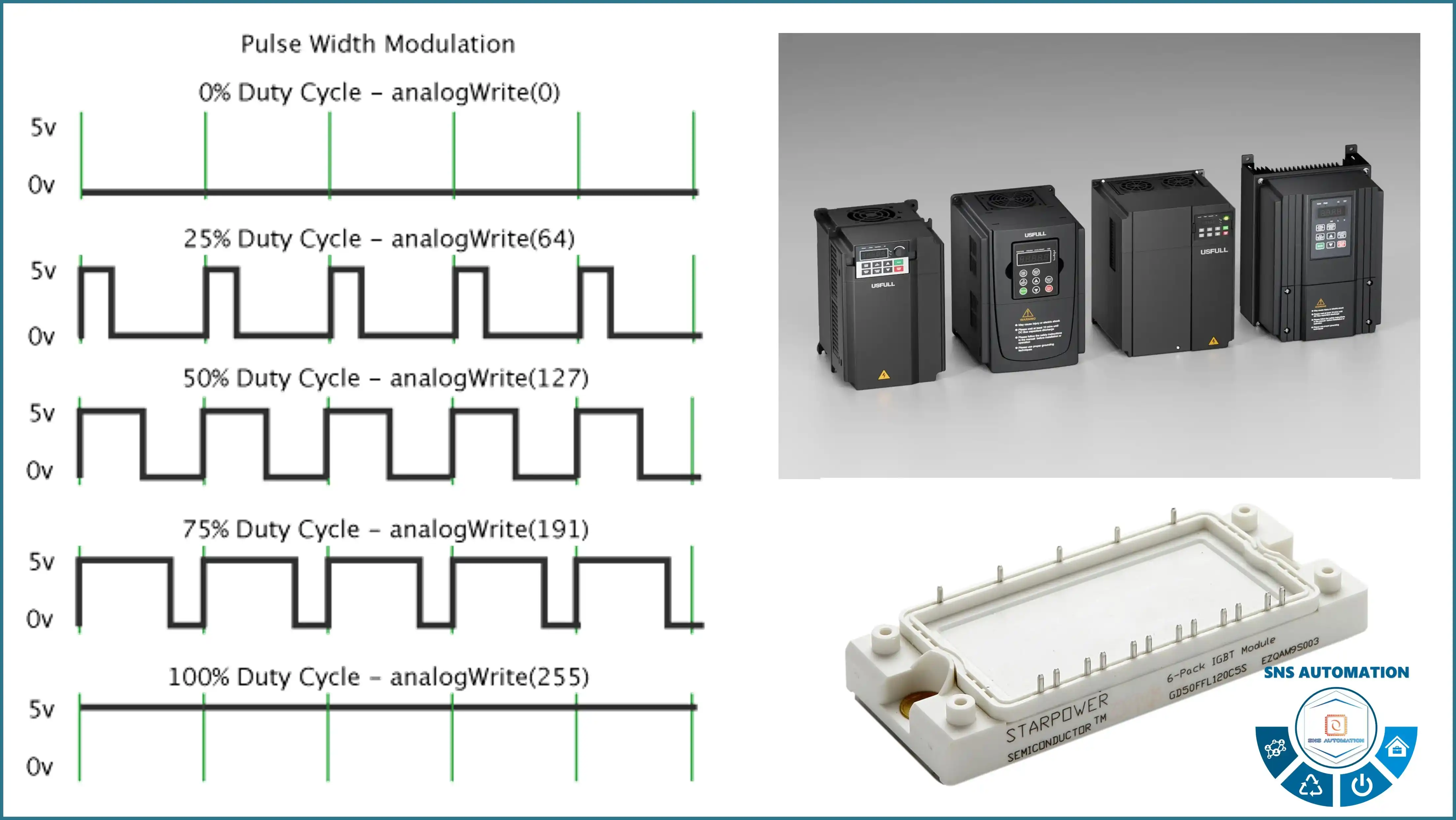

    PWM Trong Biến Tần Là Gì? Nguyên Lý Điều Chế Xung Và Ứng Dụng Thực Tế

    Trong cấu trúc điều khiển của biến tần, PWM (Pulse Width Modulation – điều chế độ rộng xung) là công nghệ cốt lõi quyết định chất lượng điện áp đầu ra và khả năng kiểm soát tốc độ động cơ.

    Nếu không có PWM, biến tần không thể tạo ra dạng sóng gần sin để điều khiển động cơ AC một cách chính xác và ổn định.

    Bài viết này phân tích sâu về bản chất kỹ thuật của PWM, nguyên lý hoạt động, các phương pháp điều chế và ảnh hưởng đến hệ thống truyền động.

    1. PWM trong biến tần là gì?

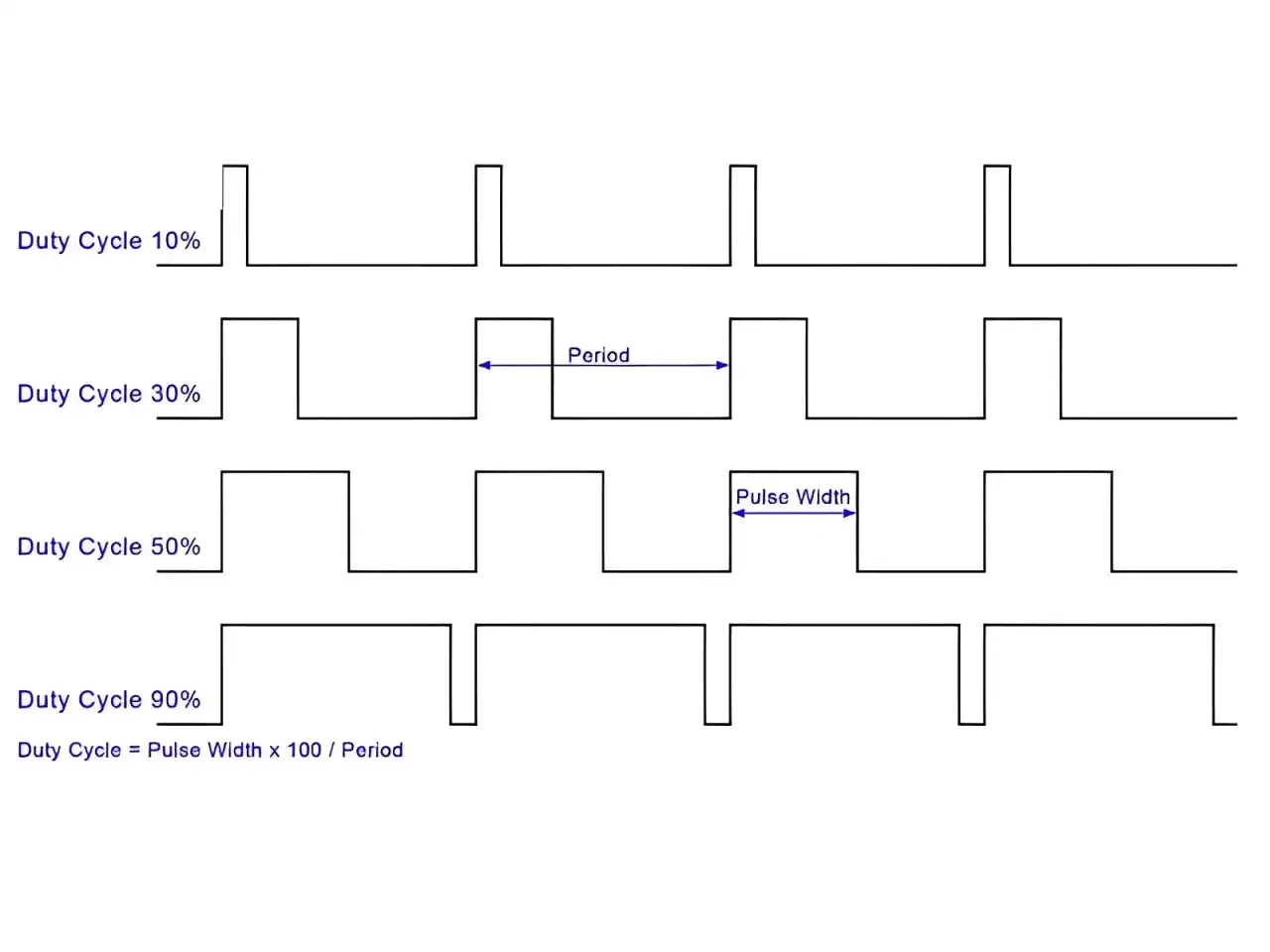

    PWM (Pulse Width Modulation) là phương pháp điều khiển điện áp đầu ra bằng cách thay đổi độ rộng của các xung điện áp DC theo một quy luật nhất định.

    Trong biến tần, sau khi điện áp AC được chỉnh lưu thành DC, khối nghịch lưu (Inverter – IGBT) sẽ đóng/ngắt với tần số cao để tạo ra:

    • Điện áp AC giả lập

    • Tần số thay đổi được

    • Biên độ điều chỉnh được

    PWM chính là cơ chế điều khiển quá trình đóng/ngắt này.

    2. Vị trí của PWM trong cấu trúc biến tần

    Chu trình hoạt động:

    AC → Chỉnh lưu → DC Bus → PWM điều khiển IGBT → AC đầu ra

    Khối PWM nằm trong bộ xử lý điều khiển (DSP hoặc vi điều khiển), phát tín hiệu điều khiển đến các transistor IGBT của khối nghịch lưu.

    3. Nguyên lý điều chế PWM trong biến tần

    3.1 Nguyên tắc cơ bản

    PWM tạo điện áp xoay chiều bằng cách:

    • So sánh sóng sin chuẩn (reference sine wave)

    • Với sóng tam giác cao tần (carrier wave)

    Khi:

    • Sóng sin > sóng tam giác → IGBT đóng

    • Sóng sin < sóng tam giác → IGBT ngắt

    Kết quả:

    • Chuỗi xung có độ rộng thay đổi theo biên độ sóng sin

    Giá trị trung bình của chuỗi xung tạo thành dạng sóng gần sin.

    4. Các phương pháp PWM phổ biến trong biến tần

    4.1 SPWM (Sinusoidal PWM)

    • Dạng cơ bản nhất

    • Dễ triển khai

    • Phổ biến trong biến tần dân dụng

    Nhược điểm:

    • THD (Total Harmonic Distortion) cao hơn các phương pháp hiện đại

    4.2 SVPWM (Space Vector PWM)

    • Hiệu suất cao hơn SPWM

    • Tăng điện áp đầu ra tối đa ~15%

    • Giảm sóng hài

    Được sử dụng trong biến tần trung và cao cấp.

    4.3 DPWM (Discontinuous PWM)

    • Giảm tổn hao chuyển mạch

    • Tối ưu nhiệt độ IGBT

    5. Tần số sóng mang (Carrier Frequency) ảnh hưởng thế nào?

    Tần số sóng mang thường từ 2kHz – 16kHz.

    Tần số thấp:

    • Ít tổn hao IGBT

    • Nhưng động cơ ồn hơn

    Tần số cao:

    • Giảm tiếng ồn

    • Dòng điện mượt hơn

    • Nhưng tăng tổn hao nhiệt

    Việc lựa chọn tần số PWM phụ thuộc vào:

    • Loại tải

    • Công suất

    • Yêu cầu tiếng ồn

    6. Ảnh hưởng của PWM đến động cơ

    6.1 Sóng hài (Harmonics)

    PWM tạo ra thành phần sóng hài cao tần, gây:

    • Gia nhiệt động cơ

    • Ảnh hưởng vòng bi

    • Dòng rò

    Giải pháp:

    • Lắp cuộn kháng đầu ra

    • Lắp bộ lọc sine filter

    6.2 Dòng điện mượt và mô-men ổn định

    PWM giúp:

    • Dòng điện gần sin

    • Mô-men ít dao động

    • Điều khiển tốc độ chính xác

    7. PWM và điều khiển Vector

    Trong điều khiển vector:

    • PWM kết hợp với thuật toán FOC (Field Oriented Control)

    • Điều khiển riêng biệt từ thông và mô-men

    • Độ chính xác cao ngay cả tốc độ thấp

    Điều này giúp biến tần đạt khả năng điều khiển tương đương động cơ DC.

    8. So sánh PWM trong các dòng biến tần

    Các hãng lớn như:

    • ABB

    • Siemens

    • Schneider Electric

    đều sử dụng SVPWM hoặc các biến thể tối ưu để:

    • Giảm tổn hao

    • Giảm THD

    • Tăng hiệu suất

    Các dòng biến tần phổ thông thường sử dụng SPWM tiêu chuẩn.

    9. Lỗi thường gặp liên quan đến PWM

    • Nhiễu điện từ (EMI)

    • Dòng rò cao

    • Quá nhiệt IGBT

    • Nhiễu tín hiệu điều khiển

    Cần:

    • Đấu dây chuẩn

    • Tiếp địa đúng kỹ thuật

    • Sử dụng cáp chống nhiễu

    10. Khi nào cần điều chỉnh thông số PWM?

    Trong thực tế kỹ thuật, bạn nên điều chỉnh tần số PWM khi:

    • Động cơ phát tiếng hú lớn

    • Biến tần quá nóng

    • Hệ thống yêu cầu vận hành êm

    Kết luận

    PWM trong biến tần không chỉ là kỹ thuật điều chế xung đơn thuần mà là yếu tố quyết định:

    • Chất lượng điện áp đầu ra

    • Hiệu suất hệ thống

    • Tuổi thọ động cơ

    • Độ ổn định mô-men

    Việc hiểu rõ bản chất PWM giúp kỹ sư lựa chọn biến tần phù hợp, tối ưu tham số vận hành và xử lý sự cố chính xác.
