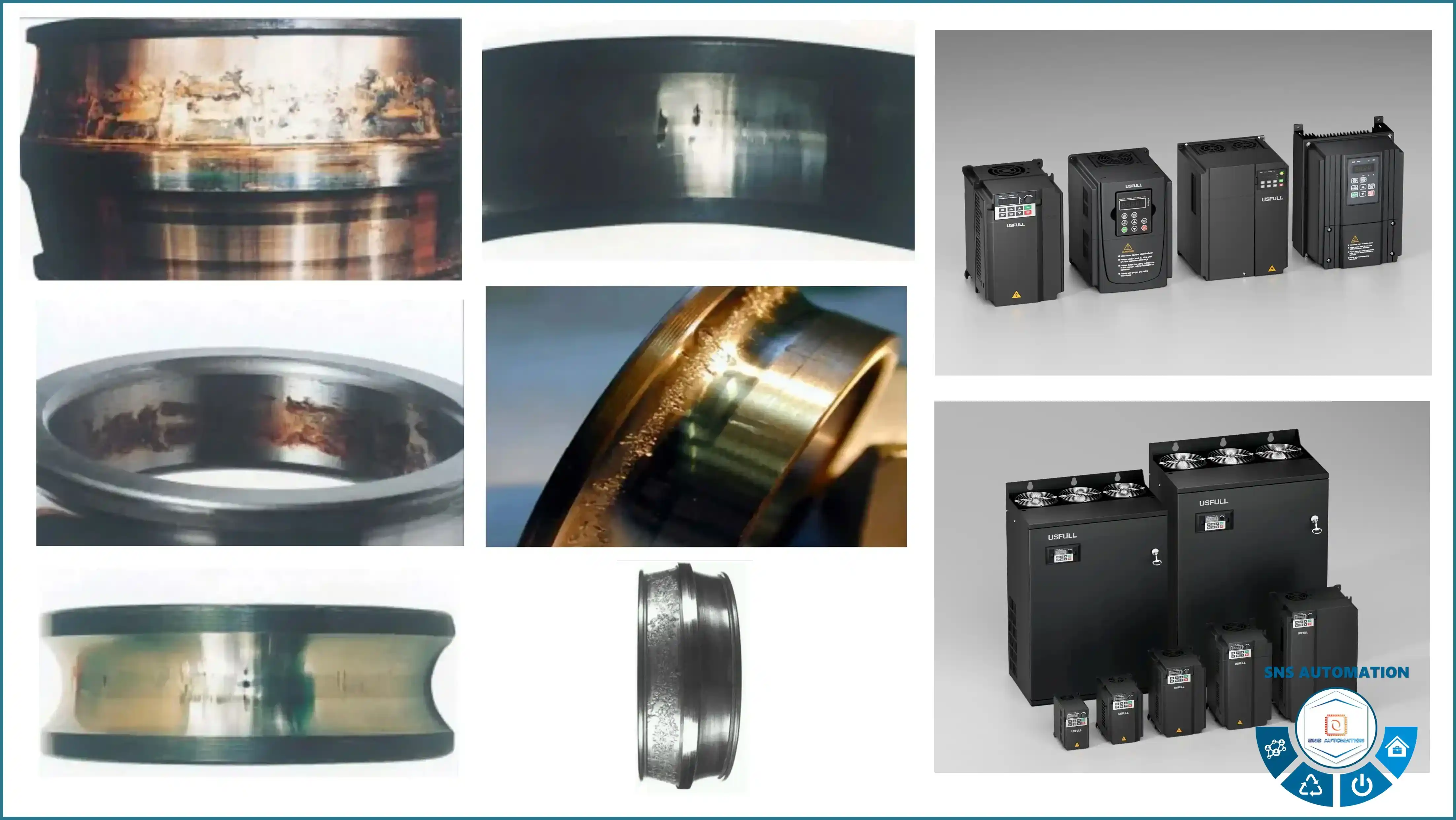

    Các Lỗi Thường Xuyên Gặp Trên Động Cơ Khi Lắp Đặt Biến Tần Và Cách Khắc Phục

    Việc lắp đặt biến tần giúp điều khiển tốc độ linh hoạt, tiết kiệm điện và tối ưu quy trình sản xuất. Tuy nhiên, trong thực tế vận hành, nhiều hệ thống phát sinh lỗi trên động cơ sau khi chuyển sang dùng biến tần.

    Nguyên nhân không nằm ở bản thân động cơ mà chủ yếu đến từ đặc tính điện áp xung cao tần (PWM), sóng hài và cách lắp đặt không đúng kỹ thuật.

    Chúng ta sẽ đi phân tích chuyên sâu về cách thức dòng điện làm hỏng vòng bi động cơ

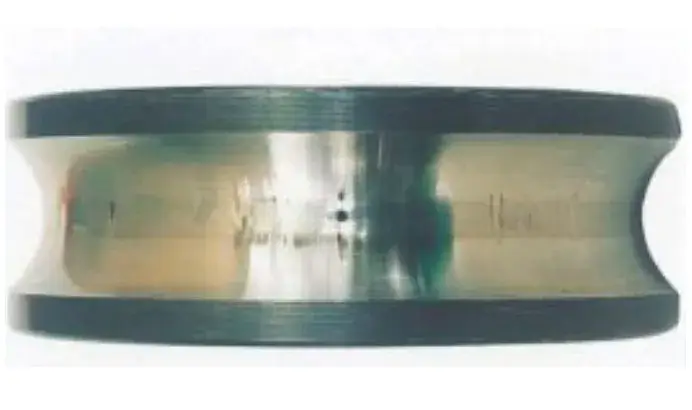

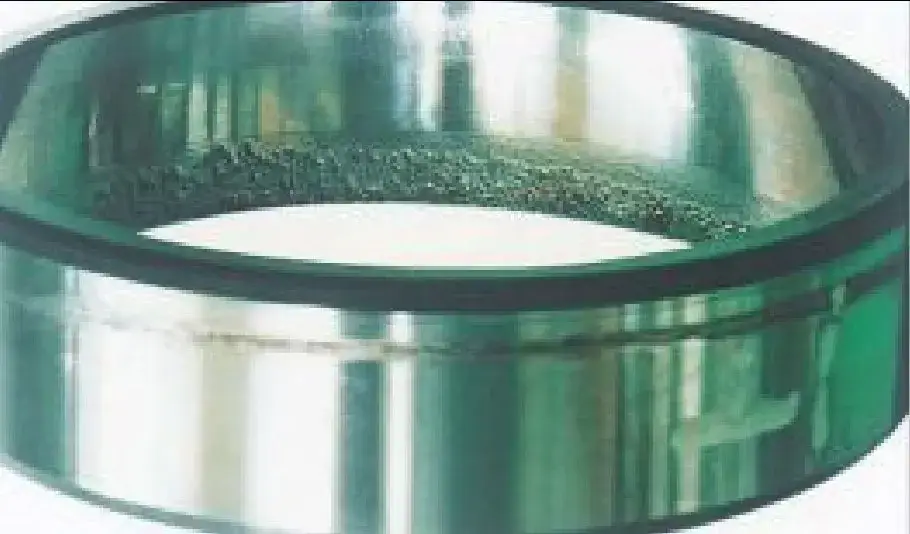

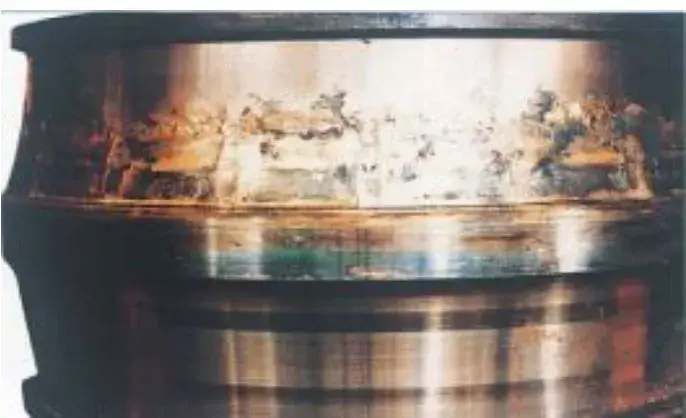

    Khi động cơ điện bị rò điện thì có thể sẽ làm hỏng bạc đạn của mô tơ nếu nó không được nối đất tốt. Nguyên nhân phổ biến của dòng điện bị rò là do: mạch từ trong động cơ điện không đối xứng, dây quấn phủ cách điện không tốt hoặc là do sử dụng bộ biến đổi tần số làm tần số thay đổi thường xuyên cũng ảnh hưởng tới sự rò điện trong động cơ điện. Khi có dòng điện rò nó sẽ gây ra sự phóng điện với nguồn nhiệt rất lớn sẽ tạo ra các lỗ nhỏ làm hỏng các bề mặt trượt của bạc đạn gây ra sự tăng ma sát và dẫn tới nhiệt độ của bạc đạn sẽ tăng cao.

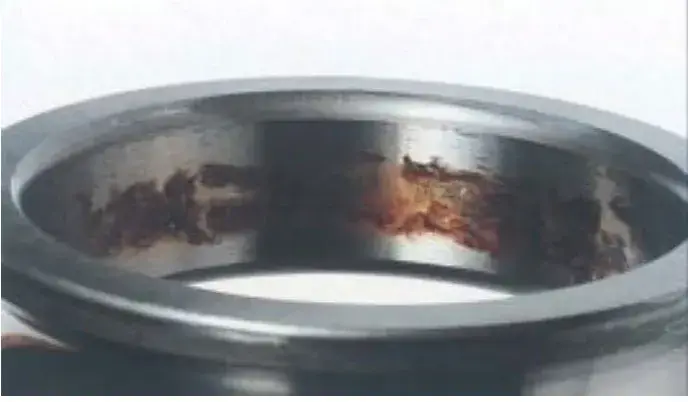

    • Thứ hai, khi có dòng điện rò tới bạc đạn sẽ làm tăng sự mài mòn trong bạc đạn khi các lỗ nhỏ do dòng điện gây ra sẽ làm tăng ma sát làm hỏng lớp bảo vệ của vòng bi. Dòng điện này còn làm cháy hỏng dầu bôi trơn của bạc đạn làm bạc đạn hư hỏng nhanh hơn, rỉ sét và ăn mòn.

    • Một yếu tố nữa là khi có dòng điện rò lọt vào động cơ điện sẽ làm tăng độ ồn của bạc đạn, làm giảm hiệu quả bôi trơn của dầu bôi trơn, tăng nhiệt độ dẫn đến quá nhiệt, tăng độ rung. Và cuối cùng là hư hỏng và giảm tuổi thọ vòng bi.

    Hư hỏng vòng bi có thể làm cho hệ thống máy ngừng hoạt động, quá trình sản xuất bị đình trệ, gây tốn kém nhiều chi phí.

    Bài viết dưới đây phân tích chuyên sâu các lỗi thường xuyên gặp trên động cơ khi lắp đặt biến tần và hướng xử lý triệt để.

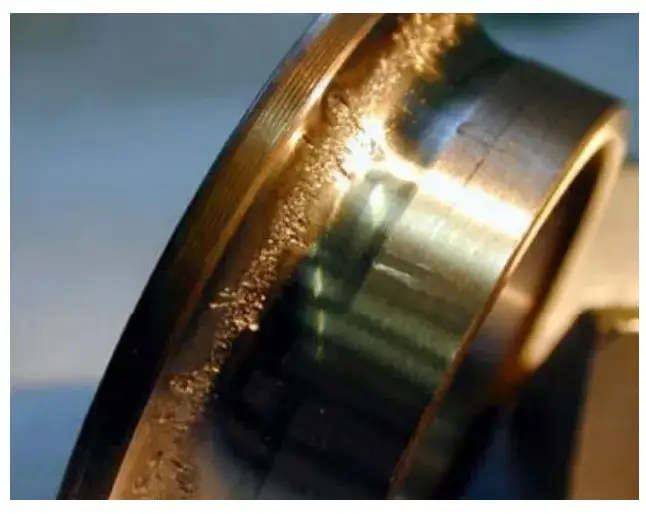

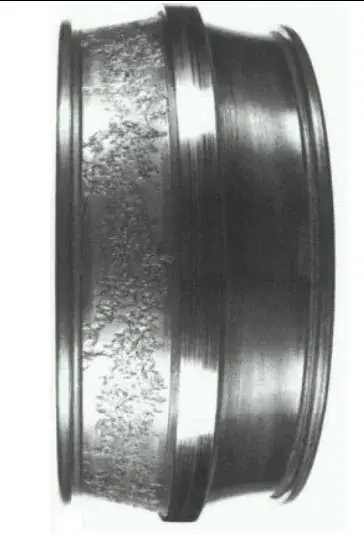

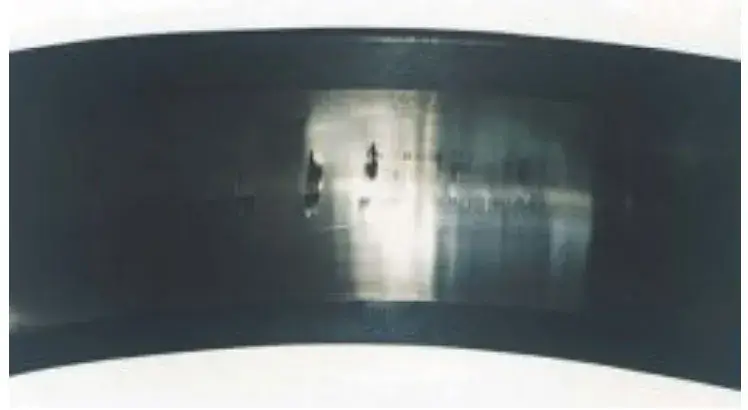

    1. Hỏng vòng bi do dòng điện cao tần (Bearing Current)

    Cơ chế gây lỗi

    Khi biến tần sử dụng PWM điều khiển IGBT:

    • Điện áp dv/dt rất cao (có thể 3.000–5.000 V/µs)

    • Tạo điện áp chênh lệch giữa trục và vỏ động cơ

    • Sinh dòng điện qua vòng bi

    • Gây phóng điện EDM (Electrical Discharge Machining)

    Hậu quả:

    • Rỗ bề mặt vòng bi

    • Tăng rung

    • Giảm tuổi thọ nhanh chóng

    Dấu hiệu nhận biết

    • Tiếng rít bất thường

    • Rung tăng nhanh theo thời gian

    • Vòng bi hỏng lặp lại nhiều lần

    Cách khắc phục

    ✔ Lắp vòng tiếp địa trục (shaft grounding ring)
    ✔ Dùng vòng bi cách điện
    ✔ Lắp sine filter hoặc dv/dt filter
    ✔ Đảm bảo hệ thống tiếp địa đạt chuẩn



    2. Cháy cuộn dây do xung điện áp cao (dv/dt stress)

    Nguyên nhân

    Biến tần tạo điện áp xung có sườn dốc cao. Khi:

    • Cáp động cơ dài (>20–30m)

    • Không có cuộn kháng đầu ra

    Sẽ xuất hiện hiện tượng phản xạ sóng (reflected wave), làm điện áp đầu cuộn dây có thể tăng gấp 1,5–2 lần điện áp danh định.

    Hậu quả:

    • Phá hủy cách điện stator

    • Chập vòng

    • Cháy động cơ

    Cách khắc phục

    ✔ Lắp cuộn kháng đầu ra
    ✔ Lắp dv/dt filter
    ✔ Dùng cáp chuyên dụng cho biến tần
    ✔ Giảm tần số sóng mang nếu cần

    3. Động cơ quá nhiệt khi chạy tốc độ thấp

    Cơ chế

    Ở tốc độ thấp:

    • Quạt gắn trục quay chậm

    • Lưu lượng gió giảm

    • Khả năng làm mát kém

    Trong khi dòng điện vẫn cao để duy trì mô-men.

    Dấu hiệu

    • Động cơ nóng dù tải nhẹ

    • Bảo vệ nhiệt kích hoạt

    Giải pháp

    ✔ Lắp quạt làm mát độc lập
    ✔ Giới hạn thời gian chạy ở tốc độ thấp
    ✔ Chuyển sang điều khiển vector để tối ưu dòng

    4. Nhiễu điện từ (EMI) và dòng rò cao

    Nguyên nhân

    PWM tạo thành phần tần số cao gây:

    • Nhiễu hệ thống điều khiển

    • Dòng rò qua đất

    • CB chống rò nhảy

    Cách xử lý

    ✔ Cáp có lớp chống nhiễu (shielded cable)
    ✔ Nối đất đúng kỹ thuật
    ✔ Tách riêng cáp điều khiển và cáp động lực
    ✔ Lắp bộ lọc EMI

    5. Động cơ rung mạnh khi chạy với biến tần

    Nguyên nhân

    • Tham số động cơ cài đặt sai

    • Điều khiển V/F không phù hợp tải nặng

    • Sóng hài gây dao động mô-men

    Giải pháp

    ✔ Auto-tuning động cơ
    ✔ Chuyển sang điều khiển vector
    ✔ Kiểm tra cân bằng cơ khí

    6. Dòng điện không cân bằng giữa các pha

    Nguyên nhân

    • Lỗi IGBT

    • Tham số sai

    • Cuộn dây lệch điện trở

    Hậu quả

    • Nóng cục bộ

    • Giảm tuổi thọ cách điện

    Cách khắc phục

    ✔ Đo điện áp đầu ra từng pha
    ✔ Kiểm tra module công suất
    ✔ Đo điện trở stator

    7. Tiếng hú lớn do tần số sóng mang thấp

    Khi tần số PWM thấp:

    • Động cơ phát tiếng ồn cơ học

    • Gây khó chịu môi trường làm việc

    Giải pháp:

    ✔ Tăng carrier frequency
    ✔ Cân bằng giữa tiếng ồn và tổn hao nhiệt

    8. Giảm mô-men ở tốc độ thấp

    Thường gặp khi chỉ dùng điều khiển V/F.

    Khắc phục

    ✔ Dùng điều khiển vector
    ✔ Kích hoạt chức năng torque boost
    ✔ Cài đặt đúng thông số động cơ

    9. Lỗi quá dòng khi khởi động

    Nguyên nhân

    • Thời gian tăng tốc quá ngắn

    • Tải quán tính lớn

    • Tham số bảo vệ thấp

    Giải pháp

    ✔ Tăng thời gian tăng tốc
    ✔ Kiểm tra tải cơ khí
    ✔ Điều chỉnh thông số bảo vệ

    10. Tuổi thọ động cơ giảm nhanh sau khi lắp biến tần

    Nguyên nhân tổng hợp:

    • Sóng hài cao

    • Dòng rò vòng bi

    • dv/dt lớn

    • Làm mát kém

    Giải pháp tổng thể:

    ✔ Thiết kế hệ thống đúng chuẩn ngay từ đầu
    ✔ Chọn biến tần phù hợp tải
    ✔ Sử dụng phụ kiện bảo vệ đầy đủ

    Khi Nào Nên Lắp Thêm Phụ Kiện Bảo Vệ?

    Nên lắp dv/dt filter hoặc sine filter khi:

    • Cáp dài > 30m

    • Động cơ cũ cách điện yếu

    • Ứng dụng yêu cầu độ tin cậy cao

    Kết Luận

    Các lỗi thường xuyên gặp trên động cơ khi lắp đặt biến tần không phải là điều tất yếu, mà phần lớn xuất phát từ:

    • Thiết kế hệ thống chưa tối ưu

    • Thiếu phụ kiện bảo vệ

    • Cài đặt thông số sai

    Nếu kiểm soát tốt:

    • dv/dt

    • Sóng hài

    • Làm mát

    • Tiếp địa

    Tuổi thọ động cơ khi dùng biến tần hoàn toàn có thể tương đương hoặc cao hơn so với vận hành trực tiếp.
