LC10-P-750 AC Servo Drive LICHUAN 750W
LC10-P-750: "Cỗ Máy Kéo" 2.4Nm Cho Tải Nặng
Lichuan LC10-P-750 là dòng driver công suất lớn nhất trong series LC10 chạy điện 1 pha 220V. Với momen xoắn lên tới 2.39 Nm và mặt bích 80mm vững chãi, đây là lựa chọn bắt buộc cho các ứng dụng gia công cắt gọt:
- ✅ Sức mạnh: 750W - 2.39 Nm (Gấp đôi dòng 400W).
- ✅ Cơ khí: Mặt bích 80mm, Cốt trục 19mm siêu cứng.
- ✅ Khả năng tải: Chịu tải dọc trục (Trục Z) cực tốt.
- ✅ Ứng dụng: Máy đục gỗ vi tính (CNC Router), Máy phay, Máy đóng bao.
-
LC10-P-750
-
29
- Thông tin sản phẩm
- Bình luận
LC10-P-750 - AC Servo Drive LICHUAN (750W): Giải Pháp Cho Máy CNC & Tải Nặng
Driver Lichuan LC10-P-750 được thiết kế để điều khiển dòng động cơ Servo 750W (0.75kW). Đây là cột mốc phân định giữa các ứng dụng nhẹ và ứng dụng gia công thực thụ. Khác với dòng 200W/400W dùng size 60mm, hệ thống 750W sử dụng động cơ Size 80mm với trục cốt 19mm, mang lại lực Momen xoắn 2.39 Nm - đủ sức phay, cắt gỗ, nhôm hoặc nâng hạ các cơ cấu nặng theo phương thẳng đứng.
💡 Giải thích mã sản phẩm: LC10-P-750
- LC10: Series Servo kinh tế (Economy) - 1 Pha 220V.
- P: Pulse Type (Điều khiển vị trí bằng xung - Pulse/Dir).
- 750: Công suất tương thích 750W (Đi kèm Motor 80M-02430).

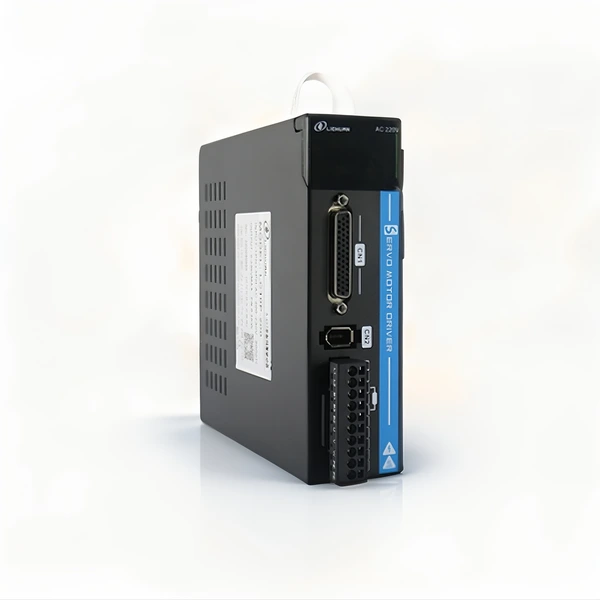

Hình 1: Driver LC10-P-750 và Motor 80mm (Cốt 19mm).
1. Khi nào bạn bắt buộc phải dùng Servo 750W?
400W chỉ có 1.27 Nm, trong khi 750W đạt tới 2.39 Nm (gần gấp đôi). Nếu làm máy CNC đục gỗ, 400W có thể bị "đuối" khi dao ăn sâu vào gỗ cứng, gây lỗi quá tải. 750W với quán tính rotor lớn hơn giúp máy chạy đầm và cắt ngọt hơn hẳn.
Step motor size 86 tuy có momen giữ lớn nhưng khi chạy nhanh thì momen tụt thê thảm. Servo 750W duy trì lực cắt ổn định ở 3000 vòng/phút, giúp giảm thời gian gia công sản phẩm xuống còn 1/3 so với dùng Step.
2. Thông Số Kỹ Thuật (Technical Data) - LC10-P-750
Thông số chi tiết của Driver LC10-P-750:
3. Hướng Dẫn Đấu Nối & Lắp Điện Trở Xả - LC10-P-750
3.1. Tại sao Servo 750W cần điện trở xả?
Với công suất 750W, khi động cơ giảm tốc đột ngột hoặc đi xuống theo phương thẳng đứng (Trục Z), nó sinh ra một lượng điện năng hồi tiếp rất lớn (Regenerative Energy). Nếu không tiêu tán năng lượng này, Driver sẽ báo lỗi Quá Áp (Over Voltage - Err-04).
📌 Cách đấu nối:
- ⚡ Nguồn: L, N (220VAC).
- ☢️ Motor: U, V, W (Tuyệt đối đúng pha).
- 🔥 Điện trở xả: Đấu vào chân P+ và PB (hoặc P+ và C tùy version).
Thông số khuyến nghị cho 750W: 40Ω - 300W hoặc 50Ω - 200W (Loại Nhôm Xanh).
3.2. Sơ đồ chân CN1 (25 Pin)
Chân kết nối tín hiệu (Mặc định):
| Pin No. | Ký hiệu | Chức năng |
|---|---|---|
| 3 | PULS+ | Dương nguồn xung (Dùng trở hạn dòng nếu >5V) |
| 4 | PULS- | Ngõ vào xung (Pulse) |
| 5 | SIGN+ | Dương nguồn hướng |
| 6 | SIGN- | Ngõ vào hướng (Dir) |
| 9 | S-ON | Servo Enable |
| 1 | ALM | Output báo lỗi (Cực kỳ quan trọng với máy lớn) |
4. Bảng Mã Lỗi (Troubleshooting) LC10
Những lỗi thường gặp khi vận hành servo tải nặng:
Quá áp. Nguyên nhân số 1: Chưa lắp điện trở xả hoặc điện trở bị đứt khi dừng motor 750W gấp.
Quá tải. Tải cơ khí quá nặng, dao cùn (với máy CNC) hoặc kẹt trục.
Quá dòng. Ngắn mạch dây U,V,W hoặc module công suất IGBT bị hỏng.
Với dòng 750W, rung động máy lớn. Hãy vặn chặt ốc ở giắc DB15 Encoder để tránh chập chờn (Err-09).
🔥 Tư Vấn Servo 750W Cho Máy CNC?
Kho sẵn hàng số lượng lớn - Tặng sơ đồ đấu nối điện trở xả - Hỗ trợ Tuning.
