MR-J5-100A Servo Driver Mitsubishi

MR-J5-100A: Sức Mạnh 1kW - Chinh Phục Tải Nặng & Quán Tính Lớn

Mitsubishi MR-J5-100A là bộ khuếch đại Servo công suất 1kW (1000W). Đây là giải pháp hoàn hảo cho các ứng dụng đòi hỏi moment xoắn lớn và khả năng tăng tốc tức thời mà dòng 750W không đáp ứng được:

✅ Công suất: 1kW (Đi kèm Motor HK-KT103W hoặc HK-ST102W).
✅ Giao tiếp: Pulse Train / Analog (Type A - Tương thích ngược với MR-J3/J4).
✅ Công nghệ: AI Maisart tự động khử rung động ở đầu cánh tay robot hoặc trục vitme dài.
✅ Tiện ích: Encoder tuyệt đối 26-bit không cần pin (Battery-less).
✅ Bền bỉ: Khả năng chịu quá tải (Overload) lên tới 300% trong thời gian ngắn.

11.500.000đ

Mã sản phẩm:
MR-J5-100A
Lượt xem:
39

Thông tin sản phẩm
Bình luận

Mục lục

MR-J5-100A - AC Servo Driver Mitsubishi (1kW): Chuẩn Mực Cho Ứng Dụng Tải Nặng

Khi các ứng dụng vượt quá giới hạn của dòng 750W, Driver Mitsubishi MR-J5-100A (1kW) là bước nâng cấp cần thiết. Được thiết kế để vận hành những cơ cấu cơ khí có quán tính lớn (High Inertia) hoặc trục nâng hạ (Vertical Axis), dòng sản phẩm này mang lại sự ổn định tuyệt đối nhờ thuật toán điều khiển AI tiên tiến nhất của Mitsubishi Electric.

💡 Giải thích mã sản phẩm: MR-J5-100A

MR-J5: Series Servo thế hệ 5 (Dòng cao cấp nhất).
100: Công suất 1000W (1 kW).
A: General Purpose Interface (Xung/Analog). Dễ dàng kết nối với PLC FX3U, FX5U, Q-Series hoặc PLC Siemens, Omron.

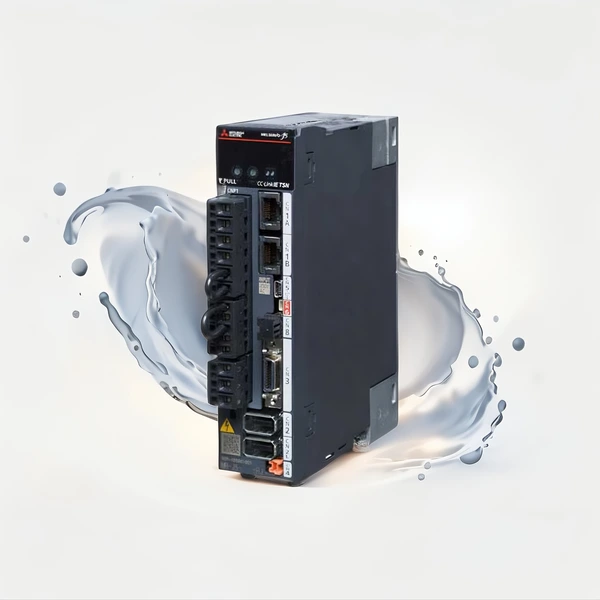

MR-J5-100A - Bộ điều khiển Servo Mitsubishi 1kW

Hình 1: Driver MR-J5-100A có kích thước Frame lớn hơn dòng 70A để đảm bảo tản nhiệt cho công suất 1kW.

1. Tại sao MR-J5-100A là "người kế nhiệm" hoàn hảo?

So với MR-J4-100A, phiên bản J5 mang lại những giá trị vượt trội cho các nhà máy thông minh:

🚀 AI Tuning 2.0 (Khử rung động)

Với tải nặng 1kW, việc chỉnh Gain PID thủ công rất khó khăn. AI của J5 sẽ tự động nhận diện tần số cộng hưởng của máy và triệt tiêu rung động chỉ trong 0.3s. Kết quả: Máy chạy êm, dừng chính xác, không bị gằn.

🛡️ Tiết kiệm năng lượng & Không gian

Dòng J5 1kW nhỏ gọn hơn J3 khoảng 20%. Hỗ trợ kết nối DC bus chung (DC Link) để tái sử dụng năng lượng phanh hãm, giúp tiết kiệm điện năng cho toàn hệ thống.

2. Thông Số Kỹ Thuật (Technical Data) - MR-J5-100A

Bảng dữ liệu kỹ thuật quan trọng:

Đặc tính	Thông số kỹ thuật
Model Driver	MR-J5-100A
Công suất	1000W (1 kW)
Nguồn cấp	3-Phase 200~240 VAC (Khuyên dùng) / 1-Phase (Có điều kiện)
Encoder	26-bit Battery-less Absolute (67 triệu xung/vòng)
Động cơ tương thích (1)	HK-KT103W (3000 rpm - Quán tính thấp - Thay cho HG-KR)
Động cơ tương thích (2)	HK-ST102W (2000 rpm - Quán tính trung bình - Thay cho HG-SR102)
Khả năng quá tải	300% / 400% (Tùy model motor)
Chuẩn giao tiếp	USB Mini-B (PC), CN1 (I/O MDR50)

3. Lưu Ý Khi Lắp Đặt & Vận Hành - MR-J5-100A

3.1. Nguồn điện & Điện trở xả

⚡ Nguồn 3 Pha: Với công suất 1kW, Mitsubishi khuyến cáo sử dụng nguồn 3 pha 220V đấu vào L1, L2, L3 để đảm bảo đủ dòng điện và moment. Nếu bắt buộc dùng 1 pha, hiệu suất sẽ giảm và cần tính toán kỹ.
🔥 Điện trở xả (Brake Resistor): Động cơ 1kW khi hãm dừng tạo ra năng lượng hồi tiếp rất lớn.
- Nếu chạy trục ngang bình thường: Có thể dùng điện trở nội (Built-in).
- Nếu chạy trục đứng (Z) hoặc đảo chiều liên tục: Bắt buộc lắp thêm điện trở xả ngoài (Kết nối vào chân P+ và C).

3.2. Lựa chọn Động cơ (Motor Selection)

Khác với dòng nhỏ, dòng 1kW có 2 tùy chọn motor chính:

HK-KT103W (3000 vòng/phút): Dùng cho ứng dụng cần tốc độ cao, xác nhẹ (Ví dụ: Máy đóng gói, Robot gắp).
HK-ST102W (2000 vòng/phút): Dùng cho ứng dụng cần moment xoắn lớn, tải nặng (Ví dụ: Băng tải xích tải nặng, trục vitme máy phay). Loại này có cốt motor to hơn và kích thước lớn hơn.
