MR-J5-70A Servo Driver Mitsubishi

MR-J5-70A: "Chiến Mã" 750W - Chuẩn Mực Mới Của Sự Bền Bỉ

Mitsubishi MR-J5-70A là bộ khuếch đại Servo công suất 750W (0.75kW). Đây là dòng sản phẩm chủ lực thay thế cho MR-J4-70A, mang đến giải pháp vận hành không cần bảo trì pin (Battery-less) và hiệu suất vượt trội:

✅ Công suất: 750W (Đi kèm Motor HK-KT73W - 3000 rpm).
✅ Giao tiếp: Pulse Train / Analog (Type A - Tương thích rộng rãi).
✅ Đột phá: Encoder tuyệt đối 26-bit không cần PIN nuôi nguồn.
✅ Tốc độ: Tần số đáp ứng 3.5 kHz (Nhanh nhất thị trường).
✅ Thông minh: AI tự động phát hiện sai lệch cơ khí (Dây đai trùng, vỡ bi).

11.200.000đ

Mã sản phẩm:
MR-J5-70A
Lượt xem:
46

Thông tin sản phẩm
Bình luận

Mục lục

MR-J5-70A - AC Servo Driver Mitsubishi (750W): Sức Mạnh Dẫn Đầu Phân Khúc

Nếu được hỏi đâu là dòng Servo phổ biến nhất trong các nhà máy, câu trả lời chắc chắn là phân khúc 750W. Và Driver Mitsubishi MR-J5-70A chính là đại diện ưu tú nhất của phân khúc này trong kỷ nguyên 4.0. Với khả năng tương thích ngược hoàn hảo cùng những nâng cấp đáng giá về trí tuệ nhân tạo (AI), MR-J5-70A giúp các kỹ sư thiết kế máy tối ưu hóa hiệu suất mà không cần thay đổi cấu trúc điều khiển cũ.

💡 Giải thích mã sản phẩm: MR-J5-70A

MR-J5: Series Servo thế hệ 5 (High Performance).
70: Công suất 750W (0.75kW). Thường đi kèm motor HK-KT73W.
A: Kiểu điều khiển đa năng (Pulse Train/Analog). Cho phép điều khiển Vị trí/Tốc độ/Momen xoắn linh hoạt.

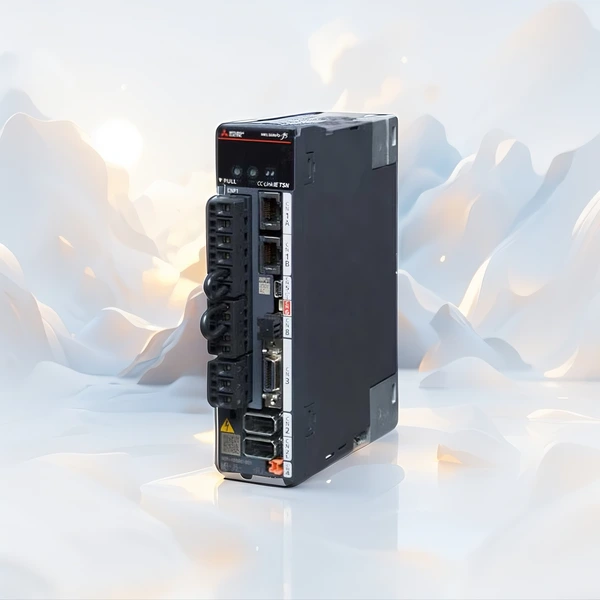

MR-J5-70A - Bộ điều khiển Servo Mitsubishi 750W

Hình 1: Driver MR-J5-70A - Thiết kế nhỏ gọn nhưng mang sức mạnh của công nghệ AI.

1. Những nâng cấp "đáng tiền" trên MR-J5-70A

Tại sao bạn nên nâng cấp từ J3, J4 lên dòng J5 ngay hôm nay?

🔋 Battery-Free Absolute Encoder

Với MR-J4, để nhớ vị trí khi mất điện, bạn phải lắp thêm cục pin (MR-BAT6V1SET). Với MR-J5-70A + HK-KT73W, cơ cấu tạo xung đặc biệt giúp lưu vị trí vĩnh viễn mà KHÔNG CẦN PIN. Tiết kiệm chi phí bảo trì và rủi ro mất gốc.

🧠 AI Maisart Tuning

Dòng 750W thường kéo các tải nặng quán tính lớn. AI của J5 sẽ tự động tính toán tải trọng thực tế để điều chỉnh thông số Gain PID chỉ trong 0.3 giây, giúp motor chạy êm ru, không bị hú hay rung lắc.

2. Thông Số Kỹ Thuật (Technical Data) - MR-J5-70A

Bảng thông số chi tiết cho kỹ thuật viên:

Đặc tính	Thông số kỹ thuật
Model Driver	MR-J5-70A
Công suất	750W (0.75 kW)
Nguồn cấp	1-Phase / 3-Phase 200~240 VAC
Encoder	26-bit (67.108.864 xung/vòng)
Ngõ vào điều khiển	Xung (Max 4 Mpps) / Analog (±10V)
Động cơ tương thích	HK-KT73W (Momen 2.4 Nm - Max 7.2 Nm)
Mạng truyền thông	USB (Kết nối máy tính)
Tiêu chuẩn an toàn	STO (IEC/EN 61800-5-2)

3. Hướng Dẫn Lắp Đặt & Đấu Nối

3.1. Lưu ý về Động Lực (Power)

⚡ Nguồn vào (L1, L2, L3): Với dòng 750W, tốt nhất nên dùng điện 3 pha 220V để đảm bảo hiệu suất. Nếu dùng 1 pha 220V (L1, L3), công suất có thể bị giảm nhẹ khi tải nặng liên tục.
🔌 Điện trở xả (Regenerative Resistor): MR-J5-70A đã tích hợp sẵn điện trở xả bên trong. Tuy nhiên, nếu ứng dụng của bạn là trục dọc (lên/xuống) hoặc quay/dừng liên tục tần suất cao, cần xem xét lắp thêm điện trở xả ngoài.
🛑 Đổi mới Motor: Motor HK-KT73W có kích thước mặt bích 80mm (như cũ), cốt 19mm (như cũ), nhưng giắc cắm là loại One-touch (khác loại giắc quân sự của motor cũ).

3.2. Sơ đồ chân CN1 (Cơ bản)

Sử dụng cáp kết nối MDR50 ra Domino hoặc hàn trực tiếp:

Pin	Ký hiệu	Chức năng
10 / 35	PP / NP	Nhận xung (Pulse Train Input)
15	SON	Servo ON (Kích hoạt)
42	EM2	Emergency Stop (Thường đóng)
13 / 14	LSP / LSN	Limit Switch (Giới hạn hành trình)
