LC10-P-50 AC Servo Drive LICHUAN 50W
LC10-P-50: Driver Servo Mini 50W Kinh Tế
Lichuan LC10-P-50 là dòng driver công suất nhỏ (50W), chuyên dụng cho các cơ cấu chính xác cần thay thế Step Motor Nema 17/23:
- 💎 Công suất: 50W (Tương thích Motor Flange 40mm).
- 🔄 Phản hồi: Encoder Incremental 2500PPR (Chống mất bước).
- 📡 Điều khiển: Xung/Chiều (Pulse+Dir) & Modbus RS-485.
- 🛠️ Nguồn cấp: 1 Pha 220VAC dân dụng.
-
LC10-P-50
-
47
- Thông tin sản phẩm
- Bình luận
LC10-P-50 - AC Servo Drive LICHUAN (50W): Giải Pháp Motion Chính Xác, Giá Tốt
Trong các ứng dụng yêu cầu lực nhỏ nhưng độ chính xác cao và tốc độ nhanh, Driver Lichuan LC10-P-50 là lựa chọn tối ưu để điều khiển các động cơ Servo 50W (thường là size 40mm). Đây là giải pháp nâng cấp hoàn hảo thay thế cho động cơ bước (Step Motor) trong các máy lắp ráp linh kiện điện tử, cánh tay robot nhỏ hoặc cơ cấu cấp phôi chính xác.
💡 Giải thích mã sản phẩm: LC10-P-50
- LC10: Series Servo kinh tế (Economy) của hãng Lichuan.
- P: Pulse Type (Điều khiển vị trí bằng xung).
- 50: Công suất tương thích 50W (Dòng tải nhỏ).

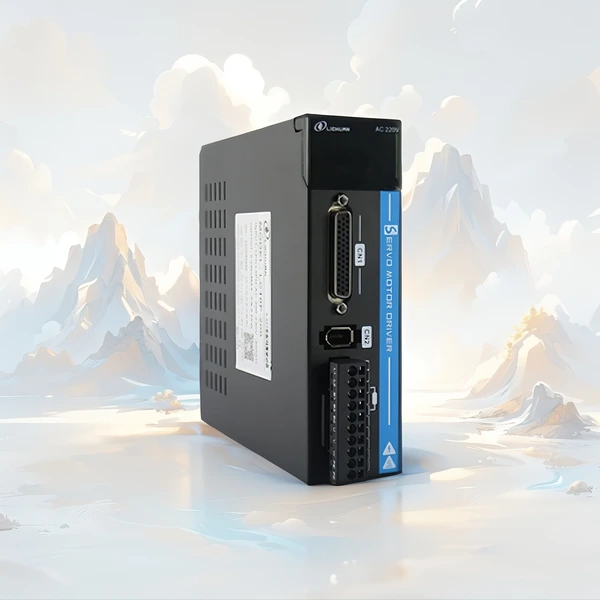

Hình 1: Driver LC10-P-50 kích thước nhỏ gọn, phù hợp tủ điện diện tích hẹp.
1. Tại sao nên dùng Servo 50W thay vì Step Motor?
Với các tải nhẹ (dưới 0.16 Nm), nhiều kỹ sư thường phân vân giữa Step Motor Nema 17/23 và Servo 50W. Dưới đây là lý do LC10-P-50 vượt trội:
Nhờ Encoder phản hồi về Driver, hệ thống luôn biết vị trí thực tế. Nếu kẹt tải, Driver sẽ báo lỗi Alarm thay vì chạy sai vị trí như Step.
Servo 50W có thể chạy ổn định ở 3000 vòng/phút mà không bị sụt giảm lực momen (Torque) nghiêm trọng như động cơ bước.
2. Thông Số Kỹ Thuật Chi Tiết (Technical Data) - LC10-P-50
Bảng thông số kỹ thuật chuẩn của Driver LC10-P-50:
3. Hướng Dẫn Đấu Nối Kỹ Thuật - LC10-P-50
3.1. Mạch Động Lực (Power Terminal)
- ⚡ L, N: Cấp nguồn 1 Pha 220VAC. (Tuyệt đối không cấp 380V).
- ☢️ U, V, W: Xuất ra động cơ Servo.
Lưu ý: Đấu đúng thứ tự màu dây U-V-W, đấu sai motor sẽ giật hoặc chạy sai chiều. - 🌍 PE: Tiếp địa (Nối vỏ) để chống nhiễu xung.
3.2. Cổng điều khiển CN1 (Control Signal)
Bảng chức năng các chân phổ biến (Default Setting):
| Tên tín hiệu | Ký hiệu | Chức năng |
|---|---|---|
| Xung + | PULS+ | Cực dương nguồn xung (5V/24V) |
| Xung - | PULS- | Nhận xung từ PLC (Y0/Q0) |
| Hướng + | SIGN+ | Cực dương nguồn hướng |
| Hướng - | SIGN- | Nhận tín hiệu chiều (Y1/Q1) |
| Servo On | S-ON / DI1 | Kích 0V để Enable (Cứng trục) |
| Alarm | ALM / DO1 | Báo lỗi driver về PLC |
*Lưu ý: Nếu dùng PLC 24V, kiểm tra kỹ xem Driver đã tích hợp trở chưa. Nếu chưa cần nối thêm trở hạn dòng 2KΩ cho chân PULS/SIGN.
4. Bảng Mã Lỗi Thường Gặp (Troubleshooting) - LC10-P-50
Khi Driver báo lỗi, màn hình LED sẽ nhấp nháy mã. Dưới đây là các lỗi cơ bản của dòng LC10:
Quá dòng. Kiểm tra: Chập dây motor U,V,W hoặc motor bị kẹt cơ khí.
Lỗi Encoder. Kiểm tra: Giắc cắm Encoder bị lỏng hoặc đứt dây cáp tín hiệu.
Quá tải. Motor chịu tải quá nặng trong thời gian dài. Cần giảm tải hoặc tăng công suất.
Quá áp. Thường xảy ra khi dừng gấp (xả năng lượng về tụ). Cần lắp thêm điện trở xả.
🔥 Cần Tư Vấn Driver Servo 50W?
SNS Automation hỗ trợ kiểm tra tương thích Motor và cài đặt thông số miễn phí.
