LC10-P-200 AC Servo Drive LICHUAN (200W)

LC10-P-200: Tiêu Chuẩn Mới Cho Tải Nhẹ (Size 60)

Lichuan LC10-P-200 là bộ driver điều khiển dòng động cơ Servo 200W (Mặt bích 60mm). Đây là giải pháp "quốc dân" thay thế Step Motor Nema 24 cho các trục máy CNC Router, máy cắt bao bì:

✅ Công suất: 200W (0.64 Nm) - Khởi động mạnh mẽ.
✅ Kích thước: Tương thích motor Flange 60mm (Cốt 14mm).
✅ Tốc độ: 3000 vòng/phút (Gấp 3-4 lần Step Motor).
✅ Tính năng: Chạy vị trí (Pulse), Tốc độ, Moment.

1đ

Mã sản phẩm:
LC10-P-200
Lượt xem:
44

Thông tin sản phẩm
Bình luận

Mục lục

LC10-P-200 - AC Servo Drive LICHUAN (200W): Hiệu Suất Cao, Thay Thế Step Nema 24

Driver Lichuan LC10-P-200 là trái tim của bộ động cơ Servo 200W. Khác với dòng 50W/100W (dùng mặt bích 40mm), phiên bản 200W sử dụng mặt bích 60mm (Frame 60), giúp động cơ có kết cấu cơ khí vững chắc hơn, trục lớn hơn (14mm) và khả năng chịu tải momen quán tính tốt hơn. Đây là lựa chọn nâng cấp trực tiếp cho các dòng Động cơ bước Size 57 hoặc 60 (Nema 23/24).

💡 Giải thích mã sản phẩm: LC10-P-200

LC10: Series Servo kinh tế, tối ưu chi phí của Lichuan.
P: Pulse Input (Điều khiển bằng xung - Giải pháp thông dụng nhất).
200: Công suất tương thích 200W (Đi kèm Motor 60M-00630).

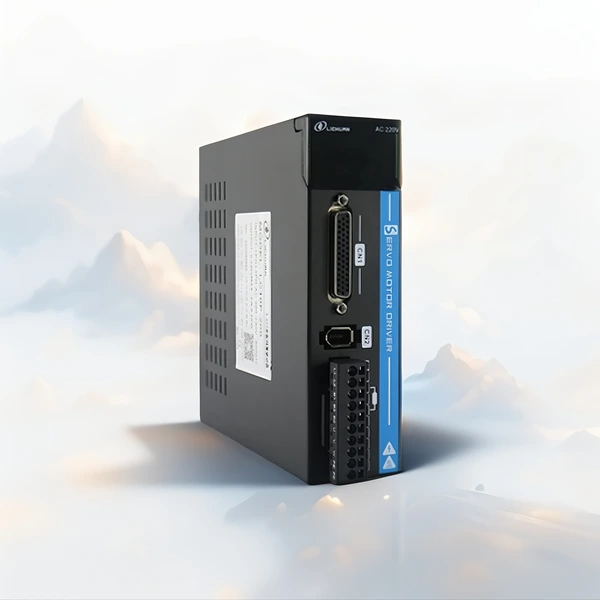

LC10-P-200 - Bộ điều khiển AC Servo Lichuan 200W chính hãng

Hình 1: Driver LC10-P-200 và Motor size 60mm (Cốt 14mm).

1. Tại sao Servo 200W là "Điểm Ngọt" của chế tạo máy?

Trong phân khúc tải nhẹ, 200W là công suất phổ biến nhất vì nó cân bằng hoàn hảo giữa sức mạnh và giá thành.

🆚 Khác biệt so với 100W

Nếu dòng 100W dùng frame 40mm nhỏ nhắn, thì 200W dùng frame 60mm. Kích thước lớn hơn giúp tản nhiệt tốt hơn và trục động cơ (14mm) cứng vững hơn nhiều so với trục 8mm của dòng nhỏ, phù hợp nối trực tiếp vào Vitme bi.

🆚 Thay thế Step Motor Size 60

LC10-P-200 giải quyết triệt để vấn đề "tuột áp" của Step Motor. Ở tốc độ cao (trên 600rpm), Step Motor mất tới 70% lực, còn Servo 200W vẫn duy trì 100% lực (0.64Nm) cho đến tận 3000rpm.

2. Thông Số Kỹ Thuật (Technical Data) - LC10-P-200

Thông số chi tiết của Driver LC10-P-200:

Đặc tính	Thông số kỹ thuật
Model Driver	LC10-P-200
Công suất Motor	200W
Kích thước mặt bích (Flange)	60mm (Tương đương Nema 24)
Momen xoắn (Rated Torque)	0.64 Nm (Max 1.91 Nm)
Tốc độ định mức	3000 rpm
Encoder	Incremental 2500 PPR
Điện áp nguồn	1 Pha 220VAC ±15%

3. Hướng Dẫn Đấu Nối Driver 200W - LC10-P-200

3.1. Đấu nối Động Lực (Power)

⚡ Nguồn Main: Cấp 220V vào L và N.
☢️ Motor UVW: Đấu đúng màu (U-Đỏ, V-Trắng/Vàng, W-Xanh/Đen tùy lô cáp). Lưu ý: Không được đảo pha để đảo chiều như motor thường.
🛑 Điện trở xả: Dòng 200W thường không tích hợp sẵn trở xả. Nếu ứng dụng trục Z (trọng lực) hoặc đảo chiều liên tục tốc độ cao, nên lắp thêm điện trở xả ngoài (VD: 50Ω 100W).

3.2. Sơ đồ chân CN1 (25 Pin)

Các chân tín hiệu cơ bản để kết nối PLC:

Pin No.	Ký hiệu	Diễn giải
3	PULS+	Dương nguồn xung
4	PULS-	Ngõ vào xung (Open Collector hoặc Line Driver)
5	SIGN+	Dương nguồn hướng
6	SIGN-	Ngõ vào hướng
9	S-ON	Servo Enable (Kích 0V để chạy)
