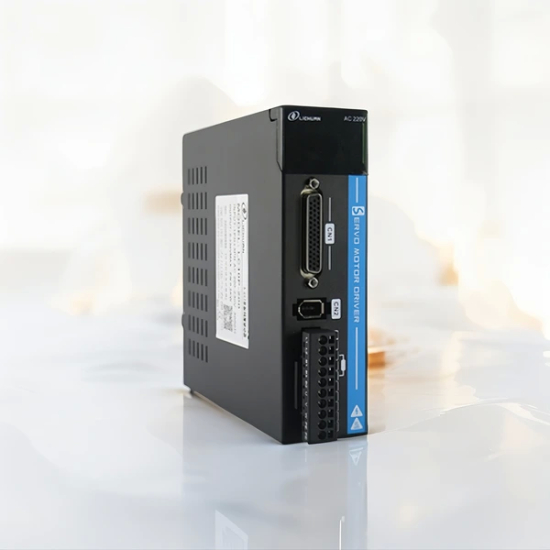

LC10-P-100 AC Servo Drive LICHUAN 100W
LC10-P-100: Sức Mạnh 100W Trong Thân Vỏ Mini
Lichuan LC10-P-100 là bản nâng cấp công suất của dòng 50W, cung cấp lực kéo mạnh mẽ hơn (0.32 Nm) cho các trục máy in 3D khổ lớn hoặc máy SMT:
- 💎 Công suất: 100W (Gấp đôi dòng LC10-P-50).
- 🛠️ Hiệu suất: Tốc độ định mức 3000 vòng/phút không tụt áp.
- 🔄 Phản hồi: Encoder Incremental 2500PPR chính xác.
- 📡 Ứng dụng: Thay thế hoàn hảo Step Motor Size 57 (Nema 23).
-
LC10-P-100
-
45
- Thông tin sản phẩm
- Bình luận
LC10-P-100 - AC Servo Drive LICHUAN (100W): Nâng Cấp Tốc Độ & Độ Chính Xác
Driver Lichuan LC10-P-100 là bộ điều khiển AC Servo công suất 100W, được thiết kế chuyên biệt để lấp đầy khoảng trống giữa dòng siêu nhỏ (50W) và dòng phổ thông (200W). Với kích thước nhỏ gọn tương đương dòng 50W nhưng công suất gấp đôi, LC10-P-100 là lựa chọn số 1 để thay thế động cơ bước Nema 23 (Size 57) trong các máy in 3D công nghiệp, máy cuộn dây, hoặc trục Z của các cơ cấu nhẹ.
💡 Giải thích mã sản phẩm: LC10-P-100
- LC10: Series Servo kinh tế (Economy) của hãng Lichuan.
- P: Pulse Type (Điều khiển vị trí bằng xung).
- 100: Công suất tương thích 100W (Rated Torque ~0.32Nm).

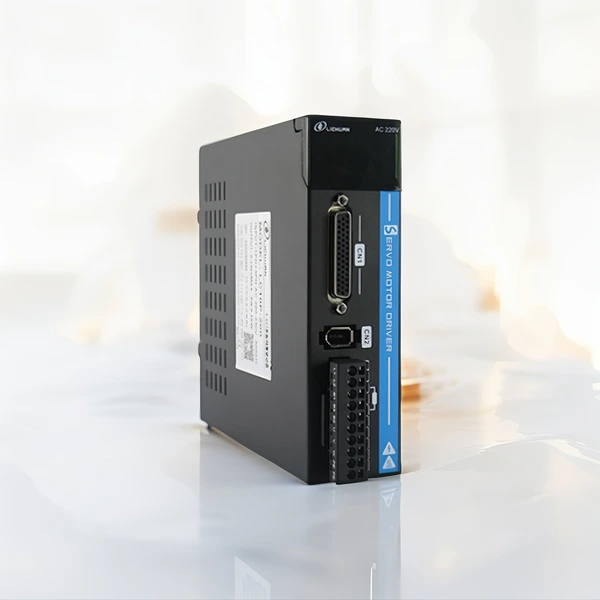

Hình 1: Driver LC10-P-100 tương thích với Motor Servo Flange 40mm.
1. Khi nào nên chọn Servo 100W (LC10-P-100)?
Nhiều khách hàng băn khoăn giữa việc dùng Servo 50W, 100W hay 200W. Dưới đây là vị trí của dòng 100W:
LC10-P-100 giữ nguyên kích thước mặt bích motor (40mm) nhưng thân dài hơn một chút, mang lại lực momen gấp đôi (0.32Nm vs 0.16Nm), giúp kéo tải nặng hơn mà không cần đổi kích thước gá đặt.
Step Nema 23 mất lực khi chạy nhanh. Servo 100W duy trì lực ổn định ở 3000 vòng/phút, giúp máy chạy nhanh gấp 3-4 lần so với dùng Step mà vẫn êm ái.
2. Thông Số Kỹ Thuật (Technical Data) - LC10-P-100
Chi tiết kỹ thuật của Driver LC10-P-100:
3. Hướng Dẫn Đấu Nối & Lắp Đặt - LC10-P-100
3.1. Đấu nối Động Lực (Power)
- ⚡ Nguồn vào: Chân L, N đấu điện lưới 220V.
- ☢️ Ra Motor: Chân U, V, W đấu đúng màu dây motor (Tuyệt đối không đảo thứ tự pha).
- 🛑 Điện trở xả (Brake Resistor): Dòng 100W thường không tích hợp điện trở xả nội. Nếu tải quán tính lớn dừng gấp, cần lắp thêm điện trở xả ngoài vào chân P+ và C (hoặc PB tuỳ mã). Vui lòng liên hệ kỹ thuật để tư vấn trị số.
3.2. Sơ đồ chân CN1 (Control Port)
Cấu hình chân mặc định cho chế độ điều khiển vị trí (Pulse + Direction):
| Chân số | Ký hiệu | Chức năng |
|---|---|---|
| 3 | PULS+ | Nguồn dương xung (Kết nối trở nếu dùng 24V) |
| 4 | PULS- | Ngõ vào xung (Pulse Input) |
| 5 | SIGN+ | Nguồn dương hướng |
| 6 | SIGN- | Ngõ vào hướng (Direction Input) |
| 9 | SRV-ON | Enable Servo (Kích 0V) |
4. Bảng Mã Lỗi (Troubleshooting) LC10
Các lỗi phổ biến cần lưu ý khi vận hành:
Quá dòng. Kiểm tra ngắn mạch dây motor hoặc kẹt cơ khí.
Mất kết nối Encoder. Kiểm tra cáp nối giữa Driver và Motor.
Sai lệch vị trí quá lớn. Có thể do tải quá nặng hoặc Tuning chưa chuẩn (Gain thấp).
Quá áp nguồn. Kiểm tra nguồn đầu vào hoặc lắp điện trở xả.
🔥 Tư Vấn Servo 100W Giá Tốt
Hàng có sẵn kho - Hỗ trợ cài đặt Parameter & Bản vẽ 3D miễn phí.
