FX5-CNV-IFC Module Chuyển Đổi Connector Mitsubishi
Module chuyển đổi Connector Mitsubishi FX5-CNV-IFC là phụ kiện bắt buộc khi bạn muốn mở rộng tính năng cho dòng PLC Compact (FX5UC) bằng các Adapter mỏng (ADP):
- ✔ Chuyên dụng cho FX5UC: Thiết kế khớp nối dành riêng cho dòng PLC siêu nhỏ gọn của Mitsubishi.
- ✔ Kết nối Adapter (ADP): Cho phép gắn các module chức năng mỏng như FX5-4AD-ADP (Analog), FX5-232-ADP (Truyền thông) vào CPU FX5UC.
- ✔ Tiết kiệm không gian: Giúp hệ thống giữ được thiết kế nhỏ gọn thay vì phải dùng các module dạng khối cồng kềnh.
- ✔ Lắp đặt dễ dàng: Gắn trực tiếp vào thân CPU, không cần đấu dây nguồn phức tạp.
✅ Giải pháp tối ưu để thêm cổng RS485 hoặc Analog cho các ứng dụng xe tự hành (AGV) và máy nhỏ.
-
FX5-CNV-IFC
-
45
- Thông tin sản phẩm
- Bình luận
Module FX5-CNV-IFC: Kết Nối Adapter (ADP) Cho PLC Compact FX5UC
Dòng PLC Mitsubishi FX5UC nổi tiếng với thiết kế nhỏ gọn, tiết kiệm diện tích tủ điện. Tuy nhiên, bản thân CPU FX5UC có cấu trúc connector khác biệt, không thể gắn trực tiếp các module Adapter (dạng thanh mỏng) như dòng FX5U tiêu chuẩn.
Để giải quyết vấn đề này, bạn cần sử dụng module chuyển đổi FX5-CNV-IFC. Đây là "chiếc chìa khóa" giúp bạn gắn được hàng loạt các Adapter giá rẻ và hiệu quả vào hệ thống Compact.

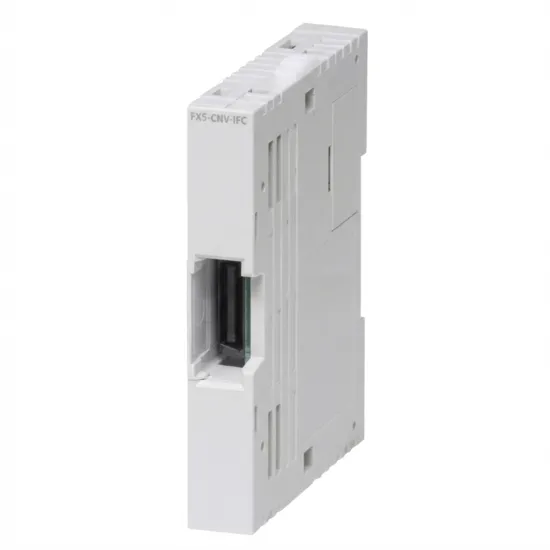

(FX5-CNV-IFC: Phụ kiện nhỏ nhưng cực kỳ quan trọng để nối dài tính năng cho FX5UC)
Cảnh báo: Đừng nhầm lẫn FX5-CNV-IFC và FX5-CNV-BUSC
Cả hai đều dùng cho FX5UC, tên gọi na ná nhau, nhưng chức năng thì khác hoàn toàn. Mua nhầm sẽ không lắp được:
| Tiêu chí | FX5-CNV-IFC (Cái đang xem) | FX5-CNV-BUSC (Loại khác) |
|---|---|---|
| Chức năng chính | Kết nối Adapter FX5 (ADP) | Kết nối Module FX3U cũ |
| Thiết bị nối tiếp theo | FX5-232-ADP, FX5-4AD-ADP... | FX3U-4AD, FX3U-1PG, FX3U-4LC... |
| Vị trí lắp | Thường lắp bên TRÁI khối CPU | Thường lắp bên PHẢI khối CPU |
| Mục đích | Dùng phụ kiện đời mới, nhỏ gọn | Tận dụng lại phụ kiện đời cũ, to hơn |
👉 Tóm lại: Nếu bạn muốn gắn thêm cổng RS485 hoặc Analog loại mỏng (ADP) cho FX5UC -> Chọn FX5-CNV-IFC.
Tại sao bạn cần module này?
Hãy tưởng tượng bạn đang làm dự án xe tự hành (AGV) hoặc tủ điều khiển máy đóng gói mini:
- Vấn đề: Bạn dùng CPU FX5UC để nhỏ gọn. Nhưng bạn cần thêm 2 kênh Analog để đọc cảm biến khoảng cách và 1 cổng RS485 để giao tiếp biến tần.
- Giải pháp A (Dùng module khối): Bạn mua module Input Analog dạng khối lắp bên phải. -> Nhược điểm: Chiếm diện tích lớn, giá thành cao.
- Giải pháp B (Dùng Adapter): Bạn mua module Adapter FX5-4AD-ADP và FX5-485-ADP. Chúng rất mỏng và rẻ. Nhưng FX5UC không có chỗ cắm.
- Giải pháp tối ưu: Mua thêm FX5-CNV-IFC làm cầu nối. Bạn lắp được toàn bộ các Adapter trên vào FX5UC mà vẫn giữ được sự nhỏ gọn tuyệt đối.
Thông số kỹ thuật
- Mã sản phẩm: FX5-CNV-IFC
- Tương thích: Chỉ dùng cho dòng PLC FX5UC (Compact).
- Nguồn cấp: 5V DC / 30mA (Lấy từ nguồn nội bộ CPU, không cần cấp nguồn ngoài).
- Trọng lượng: Khoảng 0.06 kg (Rất nhẹ).
- Cấu hình tối đa: 1 Connector cho mỗi CPU.
Sơ đồ lắp đặt (Installation Guide)
Quy trình lắp đặt theo thứ tự từ phải sang trái (hoặc từ CPU đi ra):
[Các Adapter ADP] <--- [FX5-CNV-IFC] <--- [CPU FX5UC]
(Module chuyển đổi FX5-CNV-IFC đóng vai trò trung gian kết nối)
Câu hỏi thường gặp (FAQ)
A: Không. FX5U đã có sẵn khe cắm Adapter (hoặc dùng Expansion Board), không cần dùng module chuyển đổi này. Module này chỉ dành riêng cho dòng FX5UC.
A: Bạn có thể lắp tối đa 6 Adapter (ADP) các loại (Analog, Communication) vào hệ thống FX5UC thông qua thiết bị chuyển đổi này.
A: Không cần driver. Đây chỉ là phần cứng chuyển đổi vật lý. Tuy nhiên, bạn cần khai báo các Adapter (ADP) đã gắn thêm trong phần mềm GX Works3 (Parameter -> Module Information).
Mua FX5-CNV-IFC Chính Hãng Tại SNS Automation
Các phụ kiện nhỏ của dòng Compact (FX5UC) thường khó tìm mua lẻ. Tại SNS Automation, chúng tôi luôn có sẵn các giải pháp đồng bộ cho bạn:
- ✅ Hàng có sẵn: Đáp ứng ngay cho các đơn hàng làm máy gấp.
- ✅ Tư vấn chính xác: Giúp bạn phân biệt rõ các mã IF, IFC, BUS, BUSC để tránh mất tiền oan.
- ✅ Giá cạnh tranh: Nhập khẩu trực tiếp, giá tốt nhất thị trường.
