Module FX5-CCL-MS: Giải Pháp Mạng CC-Link V2 Hiệu Suất Cao

Trong các nhà máy sử dụng thiết bị chuẩn Nhật, mạng CC-Link (với sợi cáp màu vàng đặc trưng) là tiêu chuẩn không thể thay thế nhờ khả năng chống nhiễu cực tốt và độ ổn định cao. Để PLC FX5U tham gia vào mạng lưới này, bạn cần trang bị Module FX5-CCL-MS.

Khác với giải pháp cũ (phải dùng FX5-CNV-BUS nối với module FX3U), FX5-CCL-MS là module native (tự nhiên) của dòng iQ-F, mang lại tốc độ xử lý nhanh hơn và khả năng cài đặt dễ dàng hơn nhiều.

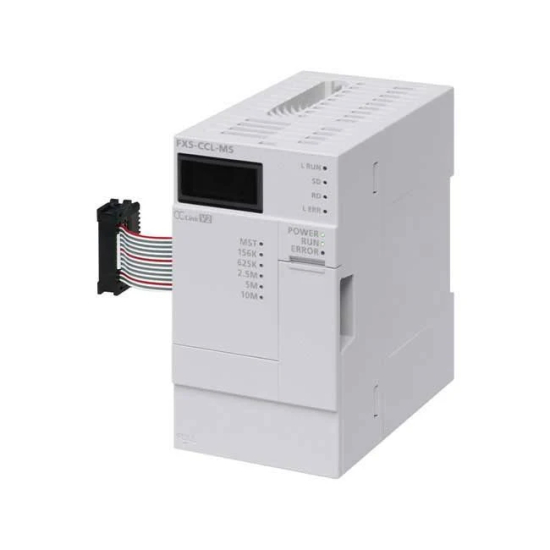

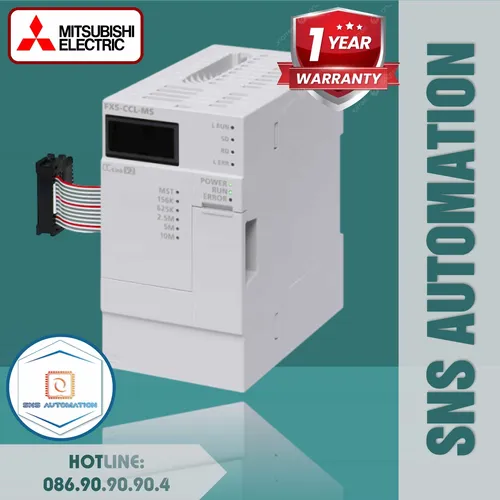

(Module FX5-CCL-MS: Thiết kế nhỏ gọn, gắn trực tiếp bên phải CPU FX5U)

Tại sao Module FX5-CCL-MS là lựa chọn hàng đầu cho CC-Link?

Điểm mạnh nhất của thiết bị này là sự linh hoạt. Nó hỗ trợ hai chế độ vận hành (Operation Mode) trên cùng một phần cứng:

👉 Chỉ với một module FX5-CCL-MS, bạn có thể linh hoạt thay đổi cấu trúc điều khiển tùy theo yêu cầu của dự án mà không cần đổi thiết bị.

Các tính năng kỹ thuật vượt trội của FX5-CCL-MS

### 1. Chuẩn CC-Link Ver 2.00 Module FX5-CCL-MS hỗ trợ chuẩn CC-Link Version 2, cho phép mở rộng dung lượng truyền dữ liệu (Cyclic Data) lớn hơn nhiều so với Ver 1. Điều này rất quan trọng khi bạn cần điều khiển nhiều biến tần hoặc Servo cùng lúc, nơi lượng dữ liệu trao đổi là rất lớn. ### 2. Tốc độ truyền 10 Mbps So với RS-485 (tốc độ chỉ khoảng 19.2 - 115.2 kbps), mạng CC-Link trên FX5-CCL-MS đạt tốc độ 10 Mbps. Điều này đảm bảo các lệnh chạy/dừng hoặc thay đổi tốc độ biến tần được thực thi gần như tức thời, không có độ trễ. ### 3. Khả năng chống nhiễu công nghiệp Mạng CC-Link sử dụng cáp xoắn đôi có bọc chống nhiễu 3 dây (DA, DB, DG) và điện trở đầu cuối (Terminator Resistor). Kết hợp với phần cứng của FX5-CCL-MS, hệ thống có khả năng hoạt động ổn định ngay cả khi đi dây chung máng với cáp động lực công suất lớn.

Lưu ý khi đấu nối và cài đặt FX5-CCL-MS

Việc thi công mạng CC-Link đòi hỏi sự tuân thủ nghiêm ngặt về kỹ thuật để tránh lỗi truyền thông chập chờn.

(Sơ đồ đấu nối: Chú ý thứ tự dây DA-DB-DG và điện trở đầu cuối)

• Cáp kết nối: Nên sử dụng cáp CC-Link chuyên dụng (thường có màu vàng hoặc cam) để đảm bảo trở kháng đúng chuẩn.
• Điện trở đầu cuối (Terminating Resistor): Bắt buộc phải gắn điện trở vào hai đầu mút của mạng lưới.
  • Với cáp chuyên dụng CC-Link: Dùng điện trở 110 Ω (đi kèm theo module FX5-CCL-MS).
  • Với cáp hiệu năng cao: Dùng điện trở 130 Ω.
• Thứ tự dây: Đấu nối thẳng hàng: DA nối DA, DB nối DB, DG nối DG. Tuyệt đối không đảo chéo dây.

Câu hỏi thường gặp về Module FX5-CCL-MS

Mua Module FX5-CCL-MS Chính Hãng Tại SNS Automation

Để xây dựng một mạng lưới CC-Link ổn định, chất lượng của module Master là yếu tố then chốt. SNS Automation cung cấp:

• ✅ Hàng chính hãng Mitsubishi: Module mới 100%, kèm sẵn điện trở đầu cuối 110Ω và 130Ω trong hộp.
• ✅ Hỗ trợ kỹ thuật: Hướng dẫn cài đặt Station Number, Baud Rate và xử lý lỗi "L ERR" trên FX5-CCL-MS.
• ✅ Kho hàng sẵn có: Đáp ứng ngay nhu cầu thay thế hoặc lắp mới cho nhà máy.
