Module FX5-ASL-M: Giải Pháp "Diệt Gọn" Ma Trận Dây Cảm Biến

Trong các hệ thống băng chuyền hoặc máy lắp ráp, việc đấu nối hàng trăm cảm biến quang, cảm biến tiệm cận về PLC là một cơn ác mộng. Bó dây to, máng cáp chật chội và cực khó sửa chữa khi có sự cố.

Mitsubishi Electric giới thiệu Module FX5-ASL-M sử dụng công nghệ AnyWireASLINK để thay đổi hoàn toàn cách chúng ta thi công điện. Không còn hàng trăm sợi dây, giờ đây chỉ còn 2 sợi duy nhất.

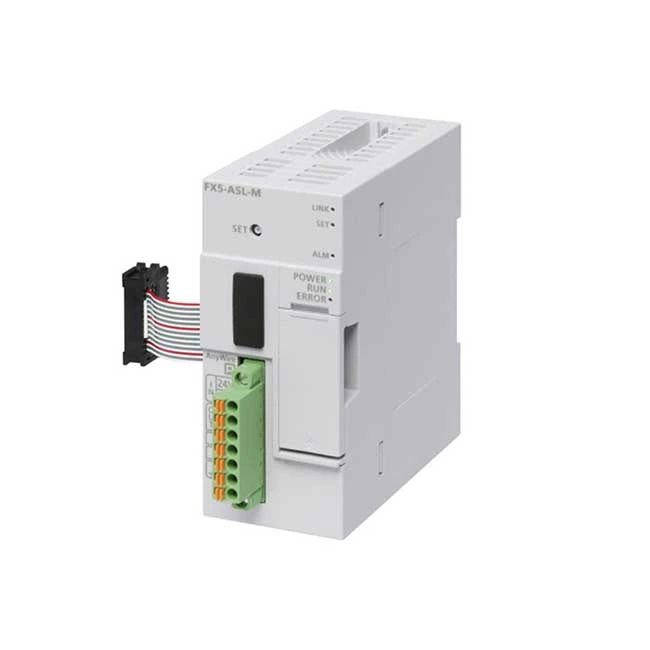

(FX5-ASL-M: Module nhỏ gọn giúp loại bỏ hàng tá Terminal trung gian)

Tại sao nên chọn Module FX5-ASL-M cho hệ thống nhiều cảm biến?

Sự khác biệt nằm ở công nghệ truyền dẫn độc quyền. FX5-ASL-M không chỉ gửi tín hiệu mà còn gửi cả nguồn nuôi cho cảm biến trên cùng một đường dây.

👉 Sử dụng FX5-ASL-M giúp tiết kiệm tới 80% chi phí dây dẫn và 50% thời gian thi công lắp đặt.

Các tính năng kỹ thuật vượt trội của FX5-ASL-M

### 1. Truyền tải điện và dữ liệu trên 2 dây Đây là tính năng cốt lõi. Bạn không cần kéo nguồn 24V riêng cho cảm biến. Module FX5-ASL-M sẽ cấp nguồn trực tiếp qua 2 sợi dây tín hiệu (DP, DN). Điều này giúp loại bỏ hoàn toàn các bộ nguồn phân tán rườm rà. ### 2. Chức năng chẩn đoán đứt dây (Disconnection Detection) Trong hệ thống cũ, khi một con cảm biến không báo tín hiệu, bạn không biết nó chưa tác động hay dây bị đứt. Với FX5-ASL-M, module liên tục giám sát trạng thái kết nối. Nếu dây dẫn tới cảm biến số 5 bị đứt, module sẽ báo lỗi ngay lập tức lên màn hình HMI, chỉ đích danh vị trí hư hỏng. ### 3. Cài đặt thông số từ xa Thay vì phải trèo lên băng tải để chỉnh độ nhạy (Sensitivity) của từng con cảm biến quang, bạn có thể ngồi tại phòng điều khiển và cài đặt thông số đó thông qua FX5-ASL-M. (Tính năng này áp dụng khi dùng kèm với các cảm biến dòng AnyWireASLINK).

Ứng dụng thực tế của FX5-ASL-M

Thiết bị này cực kỳ phổ biến trong các mô hình:

• Băng tải dài (Conveyor): Nơi các cảm biến nằm rải rác trên quãng đường dài. Việc kéo dây song song về tủ trung tâm là cực kỳ tốn kém.
• Hệ thống Poka-yoke: Các kệ linh kiện (Part picking) với đèn báo và cảm biến xác nhận lấy hàng. Dùng FX5-ASL-M giúp việc lắp đặt gọn gàng và thẩm mỹ.
• Máy thay khuôn tự động: Nhờ khả năng kết nối sử dụng tiếp điểm trượt (Slip ring) tốt hơn mạng Ethernet, AnyWire rất được ưa chuộng trên các cơ cấu quay.

(Sơ đồ đấu nối linh hoạt: Có thể rẽ nhánh hình cây tùy ý, không bắt buộc nối tiếp)

Lưu ý kỹ thuật khi sử dụng FX5-ASL-M

• Tiết diện dây: Nên sử dụng dây có tiết diện từ 0.75mm² đến 1.25mm² tùy thuộc vào tổng chiều dài và dòng điện tiêu thụ của các thiết bị con (Slave).
• Nguồn cấp: FX5-ASL-M cần một nguồn 24VDC ngoài đủ công suất để "nuôi" toàn bộ các cảm biến trên mạng lưới.
• Terminator: Luôn nhớ lắp bộ đầu cuối (Terminator) đi kèm sản phẩm vào điểm xa nhất của hệ thống dây.

Câu hỏi thường gặp về Module FX5-ASL-M

Mua Module FX5-ASL-M Chính Hãng Tại SNS Automation

AnyWireASLINK là công nghệ đặc thù, đòi hỏi sự tư vấn chính xác để hệ thống hoạt động ổn định. Tại SNS Automation, chúng tôi cung cấp:

• ✅ Tư vấn tính toán: Hỗ trợ tính sụt áp (Voltage Drop) trên đường dây để chọn tiết diện dây phù hợp cho FX5-ASL-M.
• ✅ Hàng chính hãng: Đầy đủ module Master, module Slave và phụ kiện đầu cuối.
• ✅ Bảo hành 12 tháng: An tâm sử dụng với chính sách bảo hành tiêu chuẩn.

Xem thêm: PLC Mitsubishi FX5, Cảm biến công nghiệp.
