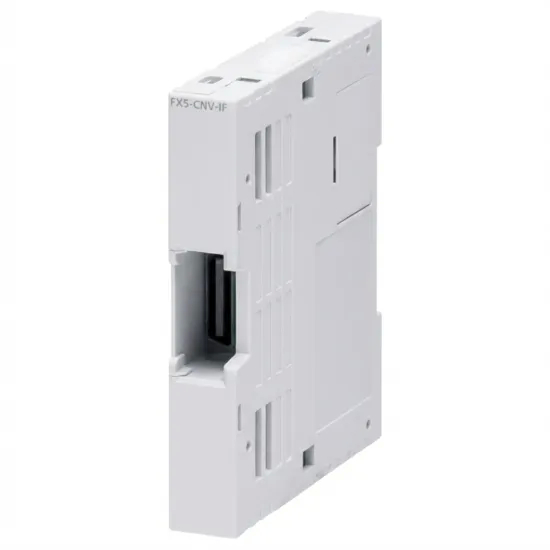

FX5-CNV-IF Module Chuyển Đổi Connector Mitsubishi
Module chuyển đổi Connector Mitsubishi FX5-CNV-IF là thiết bị trung gian đặc biệt, được thiết kế dành riêng cho dòng PLC giá rẻ FX5UJ Series:
- ✔ Chức năng chính: Tạo cổng kết nối để gắn các Module chức năng dạng Adapter (ADP) vào CPU FX5UJ.
- ✔ Mở rộng tính năng: Giúp PLC FX5UJ có thể đọc Analog, xuất Analog, giao tiếp RS485/RS232 thông qua các module ADP.
- ✔ Thiết kế thông minh: Lắp trực tiếp vào sườn bên trái của CPU, không cần dây cáp phức tạp.
- ✔ Lưu ý quan trọng: Chỉ dùng cho CPU FX5UJ (Dòng FX5U và FX5UC không cần dùng mã này).
✅ Phụ kiện không thể thiếu khi nâng cấp tính năng cho hệ thống dùng PLC FX5UJ.
-
FX5-CNV-IF
-
52
- Thông tin sản phẩm
- Bình luận
Module FX5-CNV-IF: "Cầu Nối" Analog & Truyền Thông Cho PLC FX5UJ
Dòng PLC Mitsubishi FX5UJ được biết đến là phiên bản "Performance Model" với mức giá cực kỳ hấp dẫn. Tuy nhiên, để giảm chi phí sản xuất, Mitsubishi đã lược bỏ cổng kết nối Adapter tích hợp sẵn trên thân CPU (điều mà dòng cao cấp FX5U có sẵn).
Chính vì vậy, khi bạn muốn lắp thêm các module Analog (như FX5-4AD-ADP) hay Truyền thông (như FX5-485-ADP) vào FX5UJ, bạn bắt buộc phải mua thêm module chuyển đổi FX5-CNV-IF để làm cầu nối.
(FX5-CNV-IF: Lắp vào bên trái FX5UJ để tạo ra cổng kết nối Adapter)
Phân biệt rõ: Khi nào CẦN và KHÔNG CẦN?
Đây là sai lầm phổ biến nhất khi chọn mua thiết bị. Hãy xem bảng dưới đây để biết bạn có cần mua FX5-CNV-IF hay không:
| Dòng CPU bạn đang dùng | Muốn lắp Module Adapter (ADP) | Có cần mua FX5-CNV-IF không? |
|---|---|---|
| FX5UJ (Ví dụ: FX5UJ-24MT/ES) | Có (FX5-4AD-ADP, FX5-232-ADP...) | CÓ (Bắt buộc) |
| FX5U (Ví dụ: FX5U-32MT/ES) | Có | KHÔNG (Gắn trực tiếp được) |
| FX5UC (Dòng Compact) | Có | KHÔNG (Phải dùng mã khác là FX5-CNV-IFC) |
👉 Tóm lại: Mã hàng này sinh ra là dành riêng cho dòng FX5UJ.
Chức năng & Các module hỗ trợ kết nối
Sau khi gắn FX5-CNV-IF vào bên trái CPU FX5UJ, hệ thống của bạn sẽ mở rộng được khả năng kết nối với các thiết bị Adapter giá rẻ và hiệu năng cao:
- Module Analog Input: FX5-4AD-ADP (Đọc tín hiệu cảm biến áp suất, lưu lượng).
- Module Analog Output: FX5-4DA-ADP (Điều khiển biến tần).
- Module Nhiệt độ: FX5-4AD-PT-ADP, FX5-4AD-TC-ADP (Đọc nhiệt độ lò nung, kho lạnh).
- Module Truyền thông: FX5-232-ADP, FX5-485-ADP (Kết nối đồng hồ nhiệt, biến tần).
Sơ đồ lắp đặt (Installation)
Việc lắp đặt rất đơn giản, không cần đấu dây nguồn:
- Cạy nắp che khe cắm mở rộng bên trái của CPU FX5UJ.
- Gắn module FX5-CNV-IF vào khớp nối cho đến khi nghe tiếng "tách".
- Tiếp tục gắn các module Adapter (như FX5-4AD-ADP) vào phía bên trái của FX5-CNV-IF.
(Thứ tự: Adapter ADP <--- FX5-CNV-IF <--- CPU FX5UJ)
Thông số kỹ thuật
- Mã sản phẩm: FX5-CNV-IF
- Tương thích: Chỉ dùng cho PLC Mitsubishi dòng FX5UJ.
- Nguồn cấp: Không yêu cầu nguồn ngoài (Lấy tín hiệu từ CPU).
- Trọng lượng: Khoảng 80g.
- Giới hạn: Mỗi CPU FX5UJ chỉ gắn được 1 cái FX5-CNV-IF.
Câu hỏi thường gặp (FAQ)
A: Không gắn được. Khớp nối cơ khí của FX5U và FX5UJ khác nhau. Hơn nữa FX5U đã có sẵn cổng này rồi nên không cần mua thêm.
A: Tùy thuộc vào giới hạn của dòng FX5UJ, nhưng thông thường bạn có thể nối tiếp nhiều Adapter phía sau nó (ví dụ: 1 Analog + 1 RS485...).
Mua FX5-CNV-IF Chính Hãng Tại SNS Automation
Vì đây là phụ kiện đặc thù, ít nhà cung cấp lưu kho sẵn. Tuy nhiên, tại SNS Automation, chúng tôi hiểu rằng khách hàng dùng dòng FX5UJ cần giải pháp đồng bộ ngay lập tức:
- ✅ Hàng sẵn kho: Đảm bảo tiến độ lắp tủ của bạn.
- ✅ Cam kết chính hãng: Tránh tình trạng lỏng chân kết nối, chập chờn tín hiệu do hàng nhái.
- ✅ Hỗ trợ kỹ thuật: Tư vấn chọn đúng mã ADP phù hợp với bài toán.
