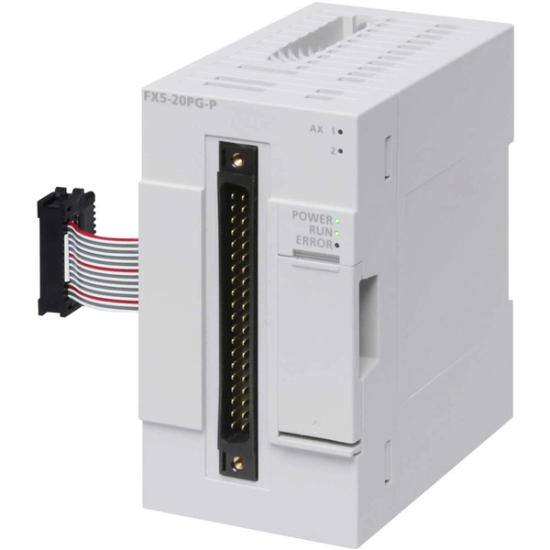

FX5-20PG-P Module Điều Khiển Vị Trí 2 Trục Mitsubishi
Module định vị Mitsubishi FX5-20PG-P là giải pháp điều khiển chuyển động chuyên nghiệp bằng phương pháp phát xung (Pulse Train), được thiết kế để vượt qua giới hạn của CPU tích hợp:
- ✔ Điều khiển 2 trục: Hỗ trợ chạy độc lập hoặc phối hợp nội suy (Interpolation) 2 trục (X-Y Table).
- ✔ Tốc độ siêu nhanh: Ngõ ra Line Driver hỗ trợ tần số lên đến 5 Mpps (nhanh gấp 25 lần so với ngõ ra 200kpps thông thường).
- ✔ Tương thích mở: Điều khiển được mọi loại Servo/Stepper của các hãng khác nhau (Mitsubishi, Panasonic, Yaskawa, Delta...) miễn là nhận tín hiệu xung.
- ✔ Chống nhiễu tuyệt đối: Chuẩn kết nối Line Driver giúp truyền tín hiệu đi xa (tối đa 10m) mà không sợ nhiễu môi trường công nghiệp.
✅ Lựa chọn số 1 cho các máy cắt CNC, máy dán nhãn tốc độ cao và robot tịnh tiến.
-
FX5-20PG-P
-
52
- Thông tin sản phẩm
- Bình luận
Module FX5-20PG-P: Giải Pháp Phát Xung Tốc Độ Cao & Chống Nhiễu
Nhiều khách hàng thắc mắc: "CPU FX5U đã có sẵn 4 cổng phát xung 200kHz, tại sao tôi phải tốn tiền mua thêm module FX5-20PG-P?".
Câu trả lời nằm ở hai yếu tố: Tốc độ (Speed) và Khả năng chống nhiễu (Noise Immunity). Nếu CPU chỉ đủ dùng cho các ứng dụng cơ bản, thì FX5-20PG-P là "vũ khí hạng nặng" cho các máy móc yêu cầu hiệu suất cao.

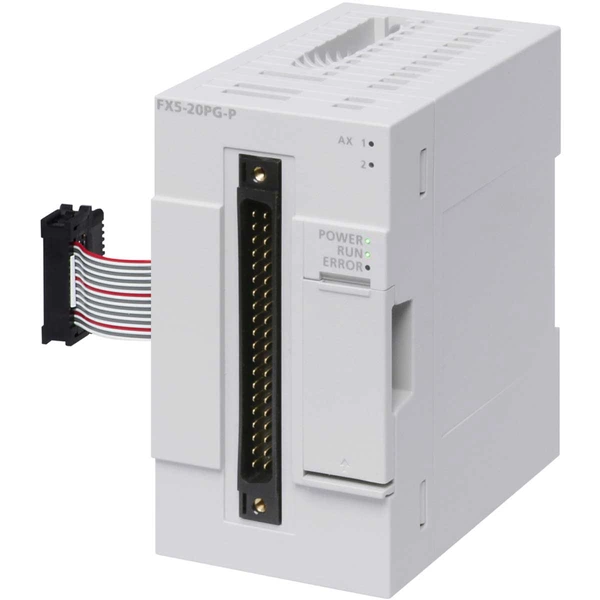

(FX5-20PG-P: Module phát xung chuyên dụng 2 trục với cổng kết nối 40-pin)
Khi nào bạn CẦN dùng FX5-20PG-P?
Bạn bắt buộc phải nâng cấp lên module này trong các trường hợp sau:
| Tiêu chí | Phát xung trên CPU (Built-in) | Module FX5-20PG-P |
|---|---|---|
| Tốc độ tối đa | 200 kpps (Khá chậm với Servo độ phân giải cao) | 5 Mpps (Siêu nhanh - Gấp 25 lần) |
| Kiểu tín hiệu | Transistor (24V Open Collector) | Line Driver (Vi sai 5V) |
| Khoảng cách dây | Ngắn (< 2 mét) - Dễ bị nhiễu | Dài (lên đến 10 mét) - Chống nhiễu cực tốt |
| Tính năng nội suy | Cơ bản (Linear) | Nâng cao (Linear + Circular Interpolation) |
👉 Đặc biệt: Nếu bạn dùng Servo đời mới có Encoder độ phân giải cao (22-bit, 24-bit), việc dùng xung 200kHz của CPU sẽ khiến động cơ chạy rất chậm. FX5-20PG-P (5MHz) là bắt buộc để động cơ đạt Max tốc độ.
Khả năng tương thích "Vạn năng"
Khác với dòng module FX5-40SSC-S (chỉ chạy được với Servo Mitsubishi qua cáp quang), FX5-20PG-P sử dụng phương pháp phát xung truyền thống (Pulse/Sign hoặc CW/CCW). Điều này mang lại lợi thế cực lớn:
- Điều khiển được Servo Mitsubishi (MR-J4-A, MR-JE-A).
- Điều khiển được Servo hãng khác: Yaskawa, Panasonic, Delta, Omron...
- Điều khiển được Step Motor (Động cơ bước) và Step Driver.
Tính năng kỹ thuật chi tiết
- Số trục điều khiển: 2 Trục độc lập (Axis 1, Axis 2).
- Thời gian khởi động (Start-up time): Cực nhanh, giúp giảm độ trễ trong các ứng dụng cắt tốc độ cao.
- Chức năng nội suy (Interpolation):
- Nội suy tuyến tính (Linear): Di chuyển theo đường chéo chính xác.
- Nội suy đường tròn (Circular): Vẽ đường tròn hoặc cung tròn (ứng dụng trong máy phay, máy cắt).
- Kết nối: Sử dụng đầu nối 40-pin (Cần mua thêm Jack hoặc Terminal chuyển đổi để dễ đấu dây).
Sơ đồ kết nối hệ thống (System Configuration)
Hệ thống bao gồm: PLC -> Module FX5-20PG-P -> Bộ điều khiển Servo (Driver) -> Động cơ.
(Kết nối tín hiệu xung/hướng dạng Line Driver giữa Module và Driver)
Lưu ý khi đấu nối:
- Cần cấp nguồn ngoài 24VDC để nuôi module.
- Xác định rõ Driver của bạn nhận xung kiểu gì (Open Collector hay Line Driver) để đấu đúng chân. Khuyên dùng đấu kiểu Line Driver để đạt hiệu suất cao nhất.
Câu hỏi thường gặp (FAQ)
A: Tối đa 4 module. Tức là bạn có thể mở rộng thêm 8 trục điều khiển vị trí tốc độ cao ngoài 4 trục có sẵn trên CPU.
A: Không cần. Dữ liệu cài đặt được lưu trong bộ nhớ Flash của module/CPU. Tuy nhiên, vị trí hiện tại (Current Value) sẽ mất khi tắt điện trừ khi bạn dùng Servo loại Absolute.
Mua Module FX5-20PG-P Chính Hãng Tại SNS Automation
Đối với các thiết bị Motion Control, việc hỗ trợ kỹ thuật là cực kỳ quan trọng. Mua tại SNS Automation, bạn được:
- ✅ Hàng chính hãng: Đảm bảo tín hiệu xung ra ổn định, không bị méo dạng gây sai số vị trí.
- ✅ Tư vấn đấu nối: Cung cấp sơ đồ đấu nối cụ thể cho từng loại Servo (Mitsubishi, Delta, Yaskawa...).
- ✅ Hỗ trợ lập trình: Hướng dẫn sử dụng các tập lệnh định vị hoặc bảng Table Positioning trong GX Works3.
