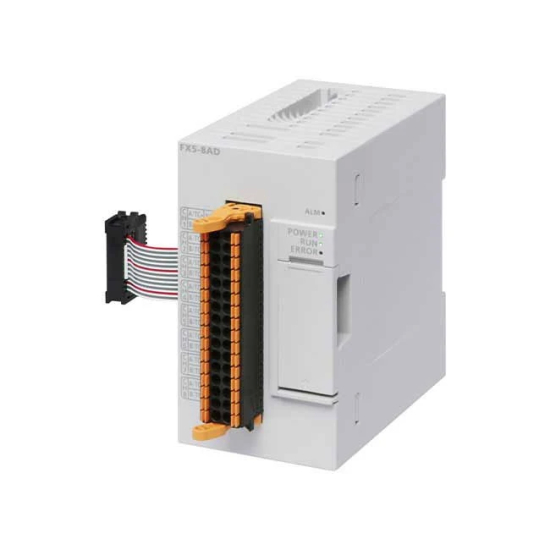

FX5-8AD Module Analog Input 8 Kênh Mitsubishi

Name: FX5-8AD Module Analog Input 8 Kênh Mitsubishi
Brand: Mitsubishi
SKU: SP0377
Price: 7500000 VND
Availability: InStock
Rating: 4.4 (89 reviews)

Module Analog Input Mitsubishi FX5-8AD là thiết bị thu thập dữ liệu mật độ cao, cho phép kết nối tới 8 cảm biến trên cùng một module duy nhất:

✔ 8 Kênh ngõ vào: Số lượng kênh gấp đôi so với dòng tiêu chuẩn, hỗ trợ cả Điện áp và Dòng điện.
✔ Tiết kiệm chi phí: Giá thành rẻ hơn nhiều so với việc mua 2 module FX5-4AD riêng biệt.
✔ Tiết kiệm không gian: Chỉ chiếm 1 slot trên thanh ray, giúp tủ điện gọn gàng hơn.
✔ Đa năng: Cho phép cài đặt từng kênh độc lập (Kênh 1 đọc V, Kênh 2 đọc mA...) với độ phân giải cao.

✅ Lựa chọn hoàn hảo cho các hệ thống giám sát tòa nhà (BMS), quan trắc môi trường hoặc dây chuyền sản xuất nhiều điểm đo.

7.500.000đ

Mã sản phẩm:
FX5-8AD
Lượt xem:
55

Thông tin sản phẩm
Bình luận

Mục lục

Module FX5-8AD: Giải Pháp Analog 8 Kênh - Tiết Kiệm & Hiệu Quả

Trong các dự án quan trắc môi trường hoặc giám sát dây chuyền lớn, kỹ sư thường đối mặt với bài toán: "Cần đọc tín hiệu từ 10-20 cảm biến, nhưng tủ điện quá chật và ngân sách có hạn".

Nếu sử dụng module 4 kênh truyền thống (FX5-4AD), bạn sẽ tốn rất nhiều slot mở rộng và chi phí đội lên cao. Module FX5-8AD ra đời để giải quyết triệt để vấn đề này với khả năng xử lý 8 kênh Analog trong một thân vỏ nhỏ gọn.

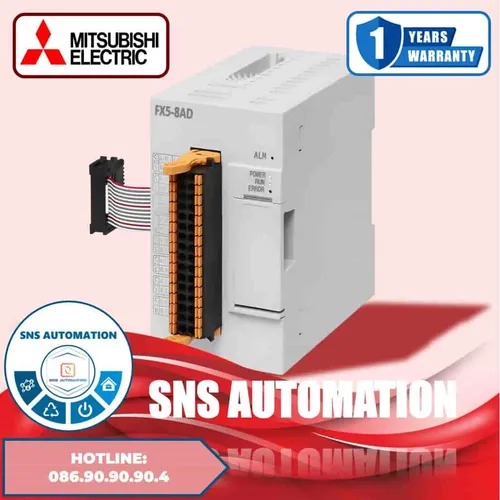

FX5-8AD
(FX5-8AD: Kích thước tương đương module 4 kênh nhưng công suất gấp đôi)

Bài toán kinh tế: 1 cái FX5-8AD hay 2 cái FX5-4AD?

Hãy xem bảng so sánh dưới đây để thấy rõ lợi ích khi bạn cần đọc nhiều tín hiệu (Ví dụ: 8 cảm biến):

Tiêu chí	Giải pháp dùng 2 x FX5-4AD	Giải pháp dùng 1 x FX5-8AD
Số kênh hỗ trợ	8 Kênh (4 + 4)	8 Kênh (Tích hợp)
Không gian tủ điện	Tốn 2 vị trí lắp đặt	Chỉ tốn 1 vị trí (Tiết kiệm 50%)
Chi phí thiết bị	Cao (Mua 2 module)	Thấp hơn đáng kể
Đi dây	Phức tạp, nối dây sang 2 nơi	Tập trung, gọn gàng

👉 Kết luận: Nếu hệ thống của bạn có từ 5 cảm biến trở lên, FX5-8AD là sự lựa chọn thông minh nhất.

Thông số kỹ thuật nổi bật

Số kênh ngõ vào: 8 kênh.
Loại tín hiệu:
- Điện áp: -10V đến +10V DC.
- Dòng điện: 0-20mA / 4-20mA DC.
- Lưu ý: Không đọc trực tiếp nhiệt độ (RTD/TC). Cần dùng bộ chuyển đổi tín hiệu nếu muốn đọc nhiệt độ.
Độ phân giải: 16-bit (Độ chính xác cao).
Tính năng Data Logging: Hỗ trợ ghi dữ liệu liên tục vào thẻ nhớ SD của CPU, cực kỳ hữu ích cho việc truy xuất lịch sử áp suất/lưu lượng.

Ứng dụng thực tế

Nhờ mật độ kênh cao, FX5-8AD thường xuất hiện trong:

Hệ thống xử lý nước thải: Giám sát hàng loạt cảm biến: pH, DO, mức nước, lưu lượng của nhiều bể chứa cùng lúc.
Giám sát năng lượng: Kết nối với các biến dòng (CT) analog để giám sát dòng điện tiêu thụ của 8 động cơ trong dây chuyền.
Máy ép nhựa nhiều vùng: Giám sát áp suất của nhiều điểm trên khuôn mẫu.

Lưu ý khi đấu nối và Cài đặt

Vì tích hợp 8 kênh trong một không gian nhỏ, cầu đấu dây (Terminal) của FX5-8AD khá dày đặc.

(Sơ đồ chân: Cần chú ý kỹ vị trí chân V+, I+ và COM để tránh đấu nhầm kênh)

Nguồn nuôi: Cần cấp nguồn 24VDC bên ngoài để module hoạt động.
Cài đặt phần mềm: Trên GX Works3, bạn có thể "Enable" hoặc "Disable" từng kênh. Kênh nào không dùng nên tắt đi để tăng tốc độ vòng quét (Scan time) cho PLC.

Câu hỏi thường gặp (FAQ)

Q: Module này có đọc được cảm biến nhiệt độ Pt100 không?
A: Không trực tiếp. FX5-8AD chỉ đọc Vol/Ampe. Để đọc Pt100, bạn cần dùng module chuyên dụng (như FX5-4AD-PT-ADP) hoặc dùng bộ chuyển đổi tín hiệu (Transmitter) gắn vào đầu dò nhiệt để chuyển sang 4-20mA rồi mới đưa vào FX5-8AD.

Q: Tốc độ xử lý của FX5-8AD so với FX5-4AD thế nào?
A: Tốc độ chuyển đổi trên mỗi kênh là tương đương nhau. Tuy nhiên, do phải quét 8 kênh nên tổng thời gian cập nhật dữ liệu của cả module sẽ lâu hơn một chút so với module 4 kênh. Nhưng với các ứng dụng thông thường (nhiệt, áp suất), sự chênh lệch này là không đáng kể.
