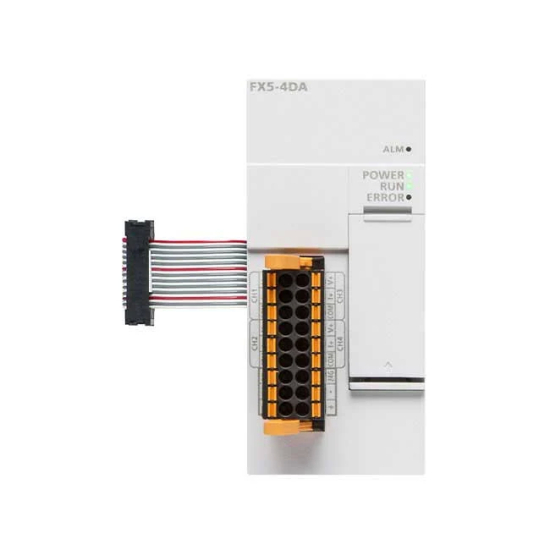

FX5-4DA Module Analog Output Mitsubishi
Module Analog Output Mitsubishi FX5-4DA là thiết bị chuyển đổi số sang tương tự (D/A) hiệu suất cao, giúp PLC điều khiển các thiết bị ngoại vi với độ chính xác tuyệt đối:
- ✔ Đa năng 4 kênh ra: Hỗ trợ xuất tín hiệu Điện áp (-10V đến +10V) hoặc Dòng điện (0-20mA / 4-20mA) trên từng kênh độc lập.
- ✔ Điều khiển siêu mịn: Độ phân giải 16-bit giúp tín hiệu đầu ra mượt mà, loại bỏ hiện tượng "giật cục" khi tăng giảm tốc độ động cơ.
- ✔ Tính năng cao cấp: Tích hợp sẵn chức năng phát xung dạng sóng (Wave output) và tỉ lệ (Scaling) ngay trên phần cứng.
- ✔ An toàn: Thiết kế cách ly (Isolation) bảo vệ CPU khỏi nhiễu ngược từ biến tần hoặc van công suất lớn.
✅ Giải pháp tiêu chuẩn để điều khiển đồng bộ nhiều biến tần hoặc gia nhiệt tuyến tính.
-
FX5-4DA
-
66
- Thông tin sản phẩm
- Bình luận
Module FX5-4DA: Giải Pháp Điều Khiển Tuyến Tính Chính Xác Cho PLC FX5
Hầu hết các CPU FX5U chỉ được trang bị sẵn 1 cổng Analog Output. Điều này là quá ít nếu bạn cần điều khiển một hệ thống có 2-3 biến tần hoặc nhiều van điều áp cùng lúc.
Module FX5-4DA (Digital to Analog) chính là lời giải cho bài toán này, mang lại khả năng mở rộng 4 kênh xuất tín hiệu với chất lượng "High Performance" mà cổng tích hợp sẵn không thể so sánh được.
.webp)

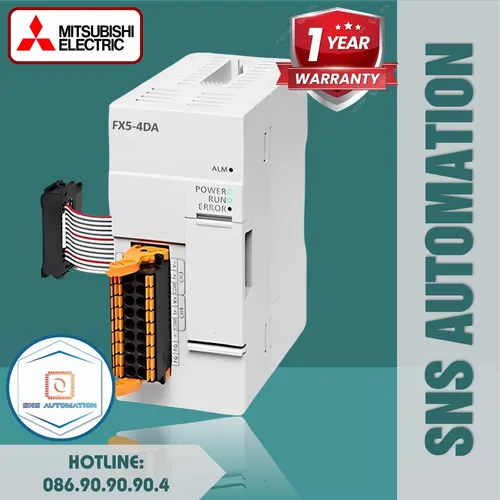

(FX5-4DA: Cung cấp tín hiệu điều khiển chính xác tới 4 thiết bị chấp hành)
Tại sao nên dùng Module rời thay vì cổng có sẵn?
Việc điều khiển biến tần bằng cổng Analog tích hợp trên CPU thường chỉ đáp ứng được các ứng dụng đơn giản. Với các yêu cầu cao cấp, FX5-4DA thể hiện sự vượt trội:
| Tiêu chí | Analog Output Tích Hợp (Built-in) | Module FX5-4DA (Module rời) |
|---|---|---|
| Số kênh | 1 Kênh (Thường dùng test) | 4 Kênh độc lập |
| Độ phân giải | 12 bit (Độ mịn trung bình) | 16 bit (Độ mịn cực cao) |
| Khả năng chống nhiễu | Không cách ly | Cách ly quang (Photocoupler) |
| Chức năng đặc biệt | Không có | Wave Output (Phát sóng Sin/Tam giác) |
👉 Ví dụ: Khi điều khiển van tỉ lệ trong máy ép nhựa, độ phân giải 16-bit của FX5-4DA giúp áp lực ép thay đổi mượt mà, sản phẩm không bị bavia (lỗi) do áp suất giật cục.
Ứng dụng thực tế phổ biến
- Điều khiển tốc độ Biến tần (Inverter): Xuất tín hiệu 0-10V hoặc 4-20mA để thay đổi tần số. Nhờ 4 kênh, một module có thể điều khiển đồng bộ 4 băng tải chạy với tỉ lệ tốc độ khác nhau.
- Điều khiển Van tuyến tính (Proportional Valve): Ứng dụng trong hệ thống thủy lực, khí nén cần mở van theo góc độ chính xác (0-100%).
- Điều khiển nhiệt độ chính xác (Heater Control): Kết hợp với bộ điều khiển công suất (Thyristor/SCR) để gia nhiệt ổn định, không bị quá nhiệt (Overshoot) như phương pháp ON/OFF.
Sơ đồ đấu nối (Wiring Diagram)
Khác với module Input, module Output FX5-4DA cần nguồn nuôi ngoài 24VDC để tạo ra dòng điện/điện áp tín hiệu.
(Kết nối: Cần cấp nguồn 24VDC vào chân 24V/0V. Tín hiệu ra đấu vào chân Analog của Biến tần)
- Nguồn cấp: Bắt buộc cấp nguồn 24VDC vào chân cấp nguồn của module.
- Đầu ra áp (Voltage): Sử dụng chân V+ và COM.
- Đầu ra dòng (Current): Sử dụng chân I+ và COM.
- Dây dẫn: Nên dùng dây cáp có bọc chống nhiễu (Shielded Twisted Pair) và nối đất một đầu để tín hiệu ra không bị nhiễu bởi sóng hài biến tần.
Câu hỏi thường gặp (FAQ)
A: Trên GX Works3, việc cài đặt cực kỳ trực quan. Bạn không cần viết lệnh TO/FROM khó nhớ. Chỉ cần vào "Parameter", chọn Mode (0-10V hay 4-20mA) cho từng kênh. Sau đó gán giá trị số vào thanh ghi (Ví dụ: U1\G1000) là module tự xuất tín hiệu.
A: Có. Bạn có thể cấu hình chức năng "Analog Output HOLD/CLEAR" trong phần mềm.
- CLEAR: Khi CPU Stop, tín hiệu về 0 (An toàn cho động cơ).
- HOLD: Khi CPU Stop, tín hiệu giữ nguyên giá trị cuối cùng (Dùng cho một số ứng dụng đặc biệt).
Mua Module FX5-4DA Chính Hãng Tại SNS Automation
Để đảm bảo hệ thống điều khiển hoạt động chính xác và bền bỉ, việc sử dụng module Analog chính hãng là yêu cầu tiên quyết. Tại SNS Automation, chúng tôi mang đến:
- ✅ Kho hàng sẵn: Đầy đủ các mã FX5-4DA, FX5-4AD.
- ✅ Bảo hành 1 đổi 1: Trong 12 tháng nếu có lỗi nhà sản xuất.
- ✅ Tư vấn giải pháp: Hỗ trợ khách hàng lựa chọn giữa việc dùng Module rời (FX5-4DA) hay dùng Adapter giá rẻ (FX5-4DA-ADP) để tối ưu chi phí.
