Adapter Analog Output FX5-4DA-ADP: "Đôi Tay" Điều Khiển Biến Tần & Van Tuyến Tính

Trong hệ thống tự động hóa hiện đại, việc chỉ điều khiển thiết bị chạy/dừng (On/Off) là chưa đủ. Các ứng dụng như ổn định áp suất nước, điều khiển lực căng hay gia nhiệt chính xác đòi hỏi tín hiệu điều khiển phải biến thiên liên tục. Để làm được điều này, PLC Mitsubishi FX5U cần trang bị thêm Adapter FX5-4DA-ADP để xuất ra tín hiệu Analog (0-10V hoặc 4-20mA).

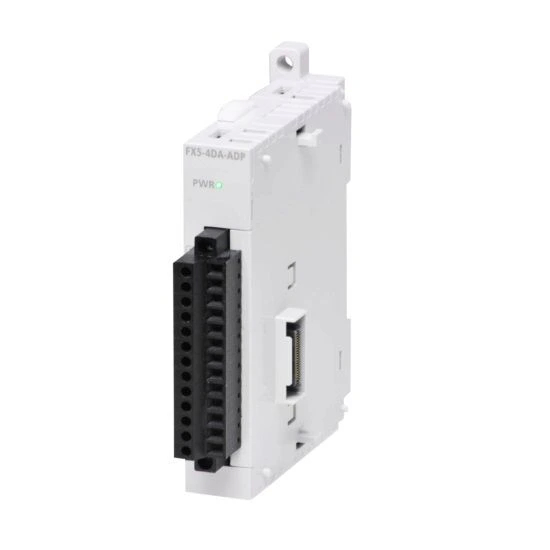

(FX5-4DA-ADP: Module xuất Analog 4 kênh lắp bên trái CPU)

Tại sao nên dùng FX5-4DA-ADP thay vì cổng Analog có sẵn?

Mặc dù trên thân CPU FX5U đã tích hợp sẵn 1 cổng Analog Output, nhưng nó thường không đáp ứng đủ nhu cầu của các dự án lớn:

Thông số kỹ thuật chi tiết

• Mã sản phẩm: FX5-4DA-ADP
• Chức năng: Chuyển đổi số sang tương tự (Digital to Analog - D/A).
• Số kênh xuất: 4 kênh.
• Dải tín hiệu ra:
  • Điện áp: 0V đến 10V DC (Điện trở tải 2kΩ đến 1MΩ).
  • Dòng điện: 4mA đến 20mA DC (Điện trở tải < 500Ω).
• Độ phân giải (Resolution):
  • Voltage: 14 bit (16384 bước chia).
  • Current: 14 bit (12800 bước chia cho dải 4-20mA).
• Nguồn cấp: 24V DC (+20% / -15%) từ nguồn ngoài (Bắt buộc).

Sơ đồ đấu nối FX5-4DA-ADP

Để module hoạt động chính xác và không bị sụt áp trên đường dây, kỹ thuật viên cần tuân thủ sơ đồ đấu nối và sử dụng cáp chống nhiễu chuyên dụng:

(Sơ đồ đấu nối tín hiệu ra Biến tần hoặc Van tuyến tính)

Lưu ý quan trọng:
Khác với module Input, module Output FX5-4DA-ADP tiêu thụ dòng khá lớn để duy trì tín hiệu chuẩn. Do đó, bạn bắt buộc phải cấp nguồn 24VDC vào cầu đấu nguồn phía trên module thì ngõ ra mới có tín hiệu.

Ứng dụng: Điều khiển tốc độ biến tần bằng PLC

Đây là ứng dụng phổ biến nhất trong nhà máy. Thay vì dùng biến trở vặn tay (không chính xác) hoặc cài đặt đa cấp tốc độ (bị giới hạn số cấp), giải pháp dùng Analog mang lại sự linh hoạt tuyệt đối:

1. Kết nối: Nối chân V+ và V- của FX5-4DA-ADP vào chân Analog Input (thường là 2 và 5) của Biến tần Mitsubishi.
2. Lập trình: Trên PLC, tính toán giá trị tốc độ mong muốn (0-100%) và Scale ra giá trị số (0-16000) rồi nạp vào thanh ghi của module.
3. Vận hành: Module xuất ra điện áp tương ứng (0-10V). Biến tần nhận điện áp này và điều chỉnh tần số ngõ ra tuyến tính theo tín hiệu điều khiển.
4. Kết quả: Tốc độ động cơ thay đổi mượt mà, không bị giật cục, đáp ứng tốt cho các hệ thống băng tải đồng bộ hoặc máy thu cuộn.

Câu hỏi thường gặp (FAQ)

Mua Module FX5-4DA-ADP chính hãng tại SNS Automation

Việc sử dụng module xuất Analog kém chất lượng sẽ làm tín hiệu bị nhiễu, khiến biến tần chạy không ổn định, rung giật động cơ. Hãy chọn mua hàng chính hãng tại SNS Automation để đảm bảo:

• ✅ Chuẩn tín hiệu: Ngõ ra 4-20mA phẳng, ổn định, không bị suy hao.
• ✅ Bảo hành uy tín: 12 tháng theo tiêu chuẩn Mitsubishi Electric.
• ✅ Hỗ trợ Code mẫu: Tặng chương trình PLC mẫu điều khiển biến tần qua Analog.
