Module FX5-4AD: Đỉnh Cao Thu Thập Tín Hiệu Analog Cho PLC FX5

Trên thân CPU PLC Mitsubishi FX5U đã tích hợp sẵn 2 kênh Analog Input. Vậy tại sao các kỹ sư chuyên nghiệp vẫn chấp nhận bỏ thêm tiền để mua module rời FX5-4AD?

Câu trả lời nằm ở hai chữ: CHÍNH XÁC và ỔN ĐỊNH. Với những ứng dụng yêu cầu sai số cực thấp (như cân điện tử, chiết rót, hay điều khiển áp suất chính xác), Analog tích hợp sẵn là không đủ. FX5-4AD chính là giải pháp nâng cấp toàn diện.

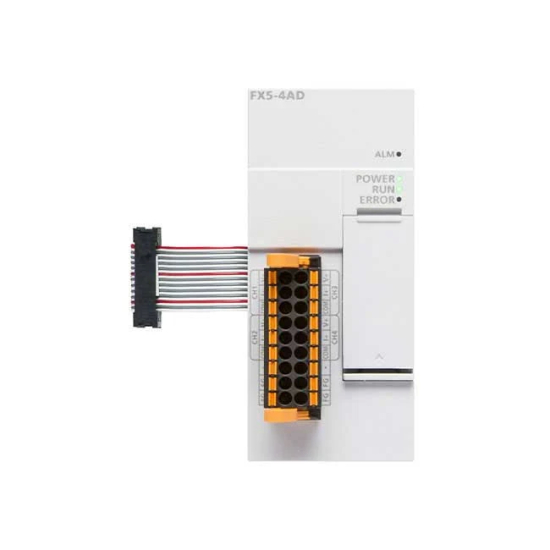

(FX5-4AD: Lắp bên phải CPU, chuyên trị các bài toán đo lường khó)

So sánh: FX5-4AD (Module rời) vs Analog tích hợp (Built-in)

Bảng dưới đây sẽ cho bạn thấy sự chênh lệch "một trời một vực" về hiệu năng:

👉 Kết luận: Nếu bạn chỉ cần vặn biến trở chỉnh tốc độ băng tải, dùng Analog tích hợp là đủ. Nhưng nếu bạn cần đọc cảm biến áp suất để điều khiển PID ổn định, bắt buộc phải dùng FX5-4AD.

Tính năng kỹ thuật nổi bật

### 1. Dải đo rộng và linh hoạt Khác với các dòng cũ phải gạt Switch vật lý phức tạp, FX5-4AD cho phép cấu hình từng kênh độc lập bằng phần mềm: * Kênh 1 đọc 4-20mA (Cảm biến áp suất). * Kênh 2 đọc 0-10V (Cảm biến vị trí). * Kênh 3, 4 tắt để tiết kiệm thời gian quét. ### 2. Tốc độ chuyển đổi siêu nhanh Với tốc độ 80 µs/kênh, FX5-4AD nhanh hơn rất nhiều so với các dòng FX3U-4AD cũ. Điều này cực kỳ quan trọng trong các máy đóng gói tốc độ cao, nơi áp suất/lực căng thay đổi trong tích tắc. ### 3. Chức năng Data Logging (Ghi dữ liệu) Đây là tính năng độc quyền của dòng iQ-F. Module có thể tự động ghi lại giá trị Analog vào bộ nhớ đệm theo chu kỳ cài đặt mà không cần viết lệnh phức tạp trong CPU, giúp việc truy vết lỗi (Troubleshooting) dễ dàng hơn bao giờ hết.

Sơ đồ đấu nối (Wiring Diagram)

Việc đấu nối cảm biến 2 dây (4-20mA) hoặc 0-10V vào FX5-4AD cần tuân thủ đúng sơ đồ để tránh làm hỏng module.

(Chú ý: Với tín hiệu dòng điện, thường cần đấu tắt chân V+ và I+)

• Điện áp (Voltage): Đấu vào chân V+ và V-.
• Dòng điện (Current): Đấu dây tín hiệu vào V+ và I+ (nối tắt 2 chân này), dây mát vào V-.
• Tiếp địa: Bắt buộc nối đất chân chống nhiễu để đảm bảo giá trị đọc về không bị nhảy số.

Câu hỏi thường gặp (FAQ)

Mua Module FX5-4AD Chính Hãng Tại SNS Automation

Module Analog là thiết bị nhạy cảm, hàng trôi nổi hoặc hàng cũ (second-hand) thường bị nhiễu hoặc chết kênh sau một thời gian sử dụng. Tại SNS Automation, chúng tôi cam kết:

• ✅ Hàng mới 100%: Nguyên seal, đảm bảo độ chính xác tuyệt đối của chip ADC bên trong.
• ✅ Hỗ trợ Code mẫu: Tặng khách hàng file chương trình mẫu cấu hình đọc Analog và Scaling ra đơn vị thực (Bar, m3/h, độ C...).
• ✅ Bảo hành 12 tháng: Theo tiêu chuẩn Mitsubishi Electric.

Xem thêm: PLC Mitsubishi iQ-F, Module Analog khác.
