Adapter Truyền Thông FX5-485ADP: Giải Pháp RS-485 Chống Nhiễu & Truyền Xa

Trong các hệ thống tự động hóa nhà máy (Factory Automation), giao thức RS-485 (Modbus RTU) đóng vai trò xương sống trong việc kết nối PLC Mitsubishi với hàng loạt thiết bị ngoại vi như Biến tần (VFD), Đồng hồ nhiệt, hay các bộ Remote I/O. Tuy nhiên, nhiễu điện từ và suy hao tín hiệu trên đường dây dài luôn là bài toán đau đầu với các kỹ sư.

Adapter FX5-485ADP của Mitsubishi Electric ra đời để giải quyết triệt để vấn đề này. Được trang bị công nghệ cách ly quang học và khả năng khuếch đại tín hiệu mạnh mẽ, FX5-485ADP đảm bảo đường truyền thông suốt, ổn định ngay cả trong những môi trường nhiễu động nhất.

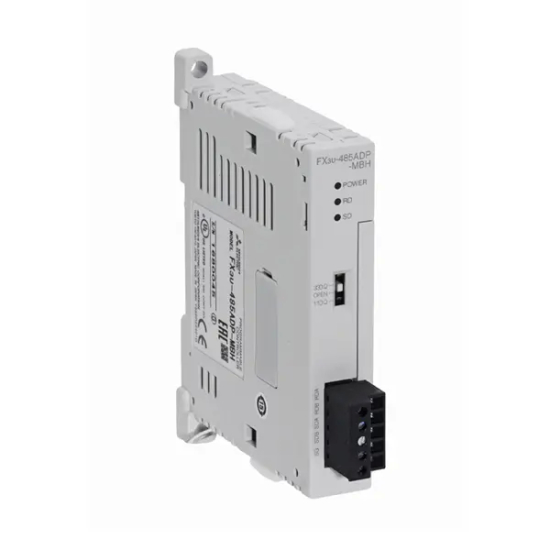

(FX5-485ADP: Thiết kế dạng hộp kín, lắp sườn trái, bảo vệ tối đa)

Tại sao nên chọn FX5-485ADP thay vì Board FX5-485-BD?

Rất nhiều khách hàng phân vân giữa việc chọn Board giá rẻ (FX5-485-BD) hay Adapter chuyên dụng (FX5-485ADP). Dưới đây là bảng so sánh chi tiết để bạn đưa ra quyết định chính xác cho hệ thống PLC FX5U của mình:

👉 Kết luận: Nếu bạn cần kéo dây đi xa ra khỏi tủ điện hoặc điều khiển nhiều biến tần công suất lớn, hãy bắt buộc sử dụng FX5-485ADP để tránh hiện tượng mất kết nối chập chờn.

Thông số kỹ thuật chuyên sâu

• Mã sản phẩm: FX5-485ADP
• Dòng sản phẩm: Mitsubishi iQ-F Series (Tương thích FX5U, FX5UC, FX5UJ).
• Chuẩn giao diện: RS-485 (2 dây) hoặc RS-422 (4 dây).
• Tốc độ truyền (Baud Rate): Hỗ trợ từ 300 bps đến 115.2 kbps.
• Cách ly: Điện áp cách ly 500V AC trong 1 phút giữa thiết bị đầu cuối và PLC.
• Điện trở đầu cuối (Terminal Resistor): Tích hợp sẵn, cấu hình bằng Switch gạt (330Ω / 110Ω).
• Nguồn cấp: 5V DC (từ PLC) và 24V DC (từ nguồn ngoài).

Sơ đồ đấu nối FX5-485ADP

Để đảm bảo tín hiệu truyền đi xa và ổn định, việc đấu nối đúng cực tính và sử dụng cáp xoắn đôi chống nhiễu là bắt buộc. Bạn có thể tham khảo sơ đồ đấu nối chuẩn RS-485 (2 dây) dưới đây:

(Sơ đồ đấu nối RS-485 cho FX5-485ADP với thiết bị ngoại vi)

Lưu ý cấu hình điện trở cuối (Terminal Resistor):
Trên thân của FX5-485ADP có một lẫy gạt nhỏ. Đây là chi tiết cực kỳ quan trọng thường bị bỏ quên:

• Nếu Adapter nằm ở điểm đầu hoặc điểm cuối của mạng: Gạt sang vị trí 110Ω.
• Nếu Adapter nằm ở giữa mạng lưới: Gạt sang vị trí OPEN.

Ứng dụng thực tế: Điều khiển mạng lưới biến tần

Một ứng dụng kinh điển của FX5-485ADP là điều khiển tốc độ và giám sát trạng thái cho một dây chuyền gồm nhiều Biến tần Mitsubishi (như dòng E700, D700, A800):

1. Cấu hình phần cứng: Lắp FX5-485ADP vào bên trái FX5U.
2. Đấu nối: Đi dây cáp xoắn đôi từ Adapter nối tiếp qua các chân PU của biến tần (Kiểu Daisy-chain).
3. Lập trình: Sử dụng chức năng "Inverter Communication" tích hợp sẵn trong GX Works3. Không cần viết lệnh truyền nhận phức tạp, chỉ cần gọi các lệnh IVDR/IVCK để cài đặt tần số và đọc dòng điện.
4. Hiệu quả: Tiết kiệm chi phí mua module Analog Output đắt tiền, giảm chi phí dây dẫn và dễ dàng giám sát lỗi hệ thống qua màn hình HMI.

Các lỗi thường gặp và cách khắc phục

Mua Adapter FX5-485ADP chính hãng tại SNS Automation

Để tránh mua phải hàng trôi nổi kém chất lượng, gây gián đoạn hệ thống sản xuất, quý khách hàng nên lựa chọn FX5-485ADP tại SNS Automation. Chúng tôi cam kết:

• ✅ Hàng New 100%: Nguyên seal, đầy đủ Jack kết nối và tờ hướng dẫn gốc của hãng.
• ✅ Bảo hành 12 tháng: 1 đổi 1 nếu có lỗi từ nhà sản xuất.
• ✅ Hỗ trợ kỹ thuật trọn đời: Team kỹ thuật của chúng tôi sẵn sàng Teamview để hướng dẫn bạn cấu hình Modbus trên FX5-485ADP bất cứ lúc nào.
