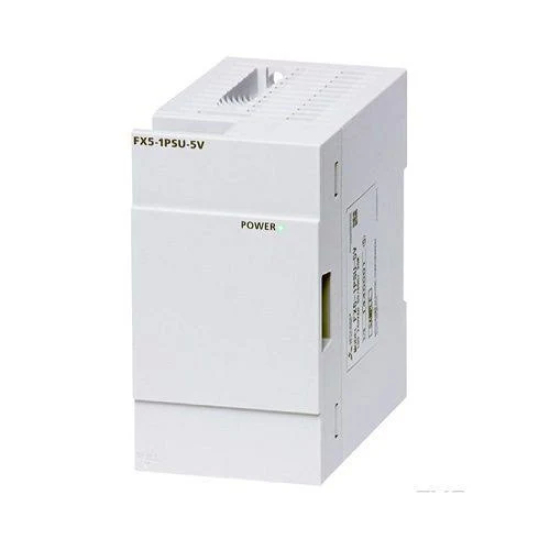

Module Nguồn FX5-1PSU-5V: Giải Pháp "Tiếp Sức" Cho Hệ Thống PLC Lớn

Mỗi CPU PLC Mitsubishi FX5U đều có một giới hạn công suất nguồn nội bộ (Internal Bus Power) nhất định (Ví dụ: 900mA cho nguồn 5V). Khi bạn lắp ghép quá nhiều module mở rộng—đặc biệt là các module thông minh (Intelligent Module) tiêu thụ nhiều điện như Analog, Network, hay Phát xung—nguồn của CPU sẽ bị quá tải.

Hậu quả là PLC báo lỗi, module không nhận, hoặc hệ thống chập chờn. Lúc này, FX5-1PSU-5V chính là "trạm tiếp nhiên liệu", cung cấp thêm dòng điện để nuôi các module phía sau nó.

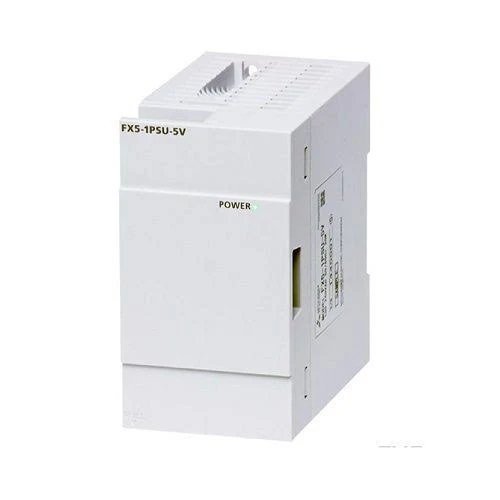

(FX5-1PSU-5V: Thiết kế tương đồng với CPU, lắp nối tiếp vào hệ thống)

Khi nào bạn CẦN PHẢI MUA FX5-1PSU-5V?

Đây là câu hỏi quan trọng nhất. Bạn không cần mua module này cho mọi dự án, mà chỉ cần dùng khi:

1. Tổng dòng tiêu thụ 5V DC > Giới hạn CPU: Các module mở rộng (Extension Module) lấy nguồn 5V từ CPU để giao tiếp. Nếu tổng dòng các module này cộng lại lớn hơn khả năng của CPU (thường là 900mA với FX5U-32M), bạn bắt buộc phải thêm FX5-1PSU-5V.
2. Tổng dòng tiêu thụ 24V DC > Giới hạn CPU: Tương tự với nguồn 24V nội bộ (dùng cho mạch Relay/Transistor bên trong module).
3. Khoảng cách lắp đặt: Khi hệ thống quá dài, việc thêm nguồn ở giữa giúp ổn định điện áp Bus.

Thông số kỹ thuật chi tiết

• Mã sản phẩm: FX5-1PSU-5V
• Nguồn cấp đầu vào: 100 - 240V AC (Dải rộng, phù hợp lưới điện Việt Nam).
• Dòng điện đầu ra (Cấp cho Bus):
  • 5V DC: 1200 mA (Đây là thông số quan trọng nhất).
  • 24V DC: 300 mA.
• Vị trí lắp đặt: Nằm giữa các module mở rộng hoặc ngay sau CPU.
• Tương thích: Dòng iQ-F (FX5U, FX5UC, FX5UJ).

Sơ đồ đấu nối & Cách tính toán

Việc đấu nối FX5-1PSU-5V rất đơn giản vì nó hoạt động như một nguồn tổ ong độc lập cấp cho Bus PLC.

(Cấp nguồn 220V AC vào chân L/N. Chú ý tiếp địa chân Ground)

Ví dụ tính toán tải (Capacity Calculation):

Giả sử bạn dùng CPU FX5U-32MT/ES (Cung cấp 5V: 900mA). Bạn cần lắp:

• 1 Module Ethernet (Tiêu thụ 5V: 110mA).
• 4 Module Analog Input (Mỗi cái 100mA -> Tổng 400mA).
• 2 Module Positioning (Mỗi cái 150mA -> Tổng 300mA).
• Tổng cộng: 110 + 400 + 300 = 810mA.

Kết luận: 810mA < 900mA -> Chưa cần nguồn mở rộng.

Tuy nhiên, nếu bạn lắp thêm 2 Module Analog nữa, tổng dòng sẽ vượt quá 900mA. Lúc này, bạn phải lắp FX5-1PSU-5V vào vị trí sau module thứ 5 để "gánh" tải cho các module còn lại.

Ứng dụng trong các hệ thống lớn

FX5-1PSU-5V thường xuất hiện trong các tủ điện điều khiển trung tâm của dây chuyền lớn, nơi PLC FX5U đóng vai trò Master điều khiển hàng loạt thiết bị:

• Hệ thống xử lý nước thải: Cần rất nhiều module Analog để đọc cảm biến pH, DO, Lưu lượng.
• Dây chuyền lắp ráp linh kiện: Sử dụng nhiều module phát xung điều khiển Servo/Step và module Network kết nối Biến tần.
• Hệ thống giám sát nhiệt độ đa điểm: Kết nối hàng chục cảm biến nhiệt độ về trung tâm.

Câu hỏi thường gặp (FAQ)
