FX5-16ET/ES-H Module Phát Xung Tốc Độ Cao Mitsubishi
Module Mitsubishi FX5-16ET/ES-H là dòng module mở rộng I/O tốc độ cao (High-Speed Pulse Input/Output) chuyên dụng cho các bài toán điều khiển chuyển động (Motion Control):
- + Chức năng đặc biệt: Hỗ trợ phát xung và đếm xung tốc độ cao lên đến 200kHz.
- + Cấu hình: 8 Ngõ vào (High-Speed Input) + 8 Ngõ ra Transistor Sink (High-Speed Output).
- + Ứng dụng chính: Mở rộng thêm trục điều khiển Servo/Stepper cho CPU FX5U.
- + Tính năng: Hỗ trợ nội suy, PWM và các chức năng định vị (Positioning) chuyên sâu.
- + Kết nối: Tương thích hoàn toàn với iQ-F Series qua Bus mở rộng.
✅ Giải pháp bắt buộc khi CPU chính đã hết cổng phát xung hoặc cần mở rộng thêm trục điều khiển.
-
FX5-16ET/ES-H
-
64
- Thông tin sản phẩm
- Bình luận
Module I/O Tốc Độ Cao FX5-16ET/ES-H: Mở Rộng Trục Điều Khiển Servo
Các CPU dòng FX5U thường được tích hợp sẵn 4 trục phát xung (200kHz). Tuy nhiên, với các máy móc phức tạp cần điều khiển 6 trục hoặc 8 trục động cơ, khả năng của CPU là không đủ. Lúc này, Module FX5-16ET/ES-H là giải pháp nâng cấp tối ưu nhất. Đây không phải là module mở rộng I/O thông thường, FX5-16ET/ES-H được trang bị bộ vi xử lý riêng để xử lý các tín hiệu xung tần số cao, giúp hệ thống thực hiện các lệnh định vị chính xác tuyệt đối.

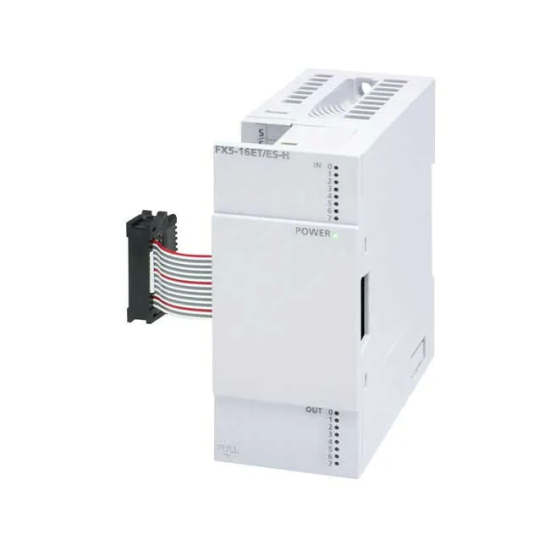

(FX5-16ET/ES-H: Module chuyên dụng phát xung tốc độ cao 200kHz để điều khiển Servo)
Sự khác biệt của dòng High-Speed FX5-16ET/ES-H
Rất nhiều khách hàng nhầm lẫn giữa FX5-16ET/ES-H và dòng tiêu chuẩn (FX5-16ET/ES). Dưới đây là những tính năng "đáng tiền" chỉ có trên dòng H:
- + Phát xung 200kHz: FX5-16ET/ES-H có khả năng phát xung vuông tần số lên tới 200.000 xung/giây, tương thích với hầu hết các loại Servo Driver (Mitsubishi J4/J5, Panasonic, Yaskawa, Delta...).
- + Đếm xung tốc độ cao: 8 ngõ vào của module có thể cấu hình để đọc tín hiệu Encoder phản hồi, phục vụ cho các bài toán đồng bộ tốc độ hoặc cắt theo chiều dài.
- + Giảm tải cho CPU: Các tác vụ xử lý xung được thực hiện trực tiếp trên FX5-16ET/ES-H, giúp giảm thời gian quét (Scan time) của CPU chính.
- + Đa dạng chế độ điều khiển: Hỗ trợ đầy đủ các lệnh: Homing (về gốc), JOG, Positioning (chạy vị trí), PWM (điều rộng xung).
Thông số kỹ thuật chi tiết Module FX5-16ET/ES-H
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Mã sản phẩm | FX5-16ET/ES-H |
| Chức năng | High-Speed Pulse Input / Output |
| Số điểm Input | 8 điểm (High Speed) - 24V DC |
| Số điểm Output | 8 điểm Transistor Sink (High Speed) |
| Tần số Max | 200 kHz (cho cả Input và Output) |
| Số trục hỗ trợ | 2 trục (Pulse + Sign hoặc CW/CCW) |
| Điện áp tải | 5 - 24V DC |
Ứng dụng thực tế của FX5-16ET/ES-H
Nhờ khả năng xử lý tốc độ cao, FX5-16ET/ES-H được ứng dụng trong các hệ thống yêu cầu độ chính xác về vị trí:
- + Máy in nhiều màu: Cần đồng bộ tốc độ giữa các trục lô cuốn bằng tín hiệu Encoder đọc về qua FX5-16ET/ES-H.
- + Máy đóng gói dạng nằm: Mở rộng thêm trục điều khiển dao cắt quay hoặc băng tải cấp liệu.
- + Máy quấn dây: Điều khiển động cơ Step rải dây chính xác theo từng lớp.
- + Hệ thống XY Table: Điều khiển bàn trượt 2 trục tịnh tiến.
⚠️ LƯU Ý KỸ THUẬT QUAN TRỌNG
1. KHÔNG PHẢI MODULE THƯỜNG:
Nếu bạn chỉ cần bật tắt đèn, van khí nén thông thường, hãy mua mã FX5-16ET/ES (không có đuôi -H) để tiết kiệm chi phí. Mã FX5-16ET/ES-H có giá thành cao hơn do tính năng chuyên dụng.
2. DÂY DẪN TÍN HIỆU:
Khi đấu nối xung 200kHz cho FX5-16ET/ES-H, bắt buộc phải sử dụng cáp chống nhiễu (Twisted Pair Shielded Cable) và đi tách biệt với dây động lực để tránh sai lệch vị trí.
3. CẤU HÌNH THAM SỐ:
Để sử dụng, bạn cần vào phần mềm GX Works3 -> Parameter -> Module Information để khai báo chức năng High Speed, không thể lập trình ON/OFF đơn giản như ngõ ra Y thường.
Mua Module FX5-16ET/ES-H chính hãng tại SNS Automation
SNS Automation là đơn vị chuyên cung cấp các giải pháp Motion Control của Mitsubishi, đặc biệt là module FX5-16ET/ES-H:
- + Hàng chuẩn chính hãng: Đảm bảo khả năng phát xung ổn định, không bị trôi xung.
- + Hỗ trợ kỹ thuật chuyên sâu: Hướng dẫn cài đặt Parameter và lập trình khối lệnh Positioning cho FX5-16ET/ES-H.
- + Giao hàng nhanh: Đáp ứng tiến độ cho các dự án máy móc cần độ chính xác cao.
