FX3U-32MR/ES PLC Mitsubishi 32 I/O Relay
Tóm Tắt Nhanh: PLC Mitsubishi FX3U-32MR/ES
Bộ lập trình PLC Mitsubishi FX3U-32MR/ES là sự lựa chọn phổ biến nhất trong dòng FX3U nhờ cấu hình 32 điểm I/O cân bằng. Với ngõ ra Relay (R), thiết bị cho phép đóng cắt linh hoạt nhiều loại tải khác nhau:
- ✅ Cấu hình tối ưu: 32 I/O bao gồm 16 ngõ vào Digital và 16 ngõ ra Relay.
- ✅ Khả năng tải: Tiếp điểm Relay chịu dòng tối đa 2A/điểm, tương thích cả điện áp AC và DC.
- ✅ Xử lý mạnh mẽ: Tốc độ lệnh cơ bản 0.065 µs, bộ nhớ chương trình lên đến 64.000 bước lệnh.
- ⚠️ Lưu ý: Bản MR chuyên dùng để đóng ngắt Contactor, van điện từ; KHÔNG hỗ trợ phát xung điều khiển Servo.
-
FX3U-32MR/ES
-
94
- Thông tin sản phẩm
- Bình luận
FX3U-32MR/ES | Đánh Giá Chi Tiết PLC Mitsubishi FX3U-32MR/ES: "Tỷ Lệ Vàng" Cho Tự Động Hóa
Trong dải sản phẩm MELSEC FX Series của Mitsubishi, mã FX3U-32MR/ES luôn nằm trong danh mục sản phẩm bán chạy nhất toàn cầu. Tại sao lại như vậy? Câu trả lời nằm ở sự cân bằng tuyệt vời giữa chi phí đầu tư và năng lực điều khiển. Với 32 điểm vào/ra, thiết bị này cung cấp vừa đủ không gian để điều khiển một hệ thống máy móc hoàn chỉnh bao gồm: nút nhấn vận hành, cảm biến hành trình, các cụm xi-lanh khí nén và hệ thống cảnh báo lỗi mà không cần lắp thêm module mở rộng đắt đỏ.

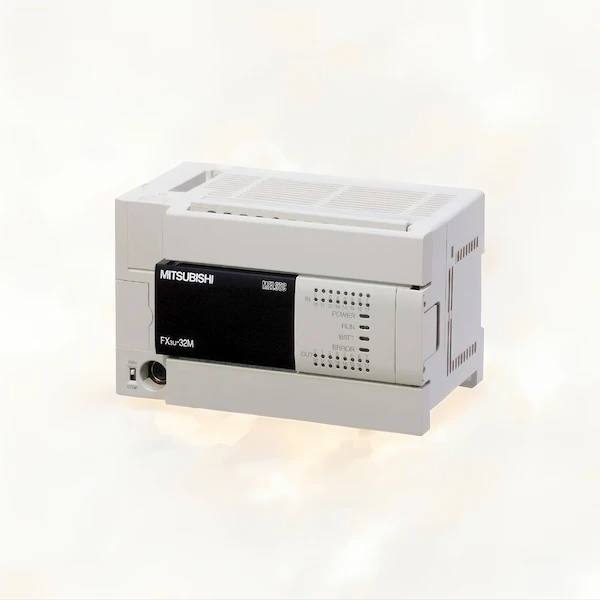

Hình 1: PLC FX3U-32MR/ES sở hữu kích thước vừa phải, dễ dàng lắp đặt trên thanh Ray nhôm
1. Ưu Điểm Vượt Trội Của Ngõ Ra Relay Trên FX3U-32MR/ES
Khác với dòng ngõ ra Transistor vốn khá "nhạy cảm" với điện áp xoay chiều, ngõ ra Relay của FX3U-32MR/ES mang lại sự tự do tối đa cho các kỹ sư điện khi thiết kế tủ điều khiển:
1.1 Khả năng thích nghi đa dạng điện áp
Tiếp điểm Relay bên trong FX3U-32MR/ES hoạt động như một công tắc vật lý. Bạn có thể cấp nguồn 24VDC để điều khiển các rơ-le trung gian, hoặc cấp trực tiếp 220VAC vào chân COM để đóng ngắt cuộn hút của Contactor (Khởi động từ). Sự linh hoạt này giúp giảm bớt số lượng bộ nguồn và linh kiện phụ trợ trong tủ điện, đồng thời giúp việc bảo trì, thay thế trở nên đơn giản hơn đối với nhân viên kỹ thuật vận hành máy.
1.2 Chịu tải dòng lớn và bền bỉ
Mỗi điểm ngõ ra của FX3U-32MR/ES cho phép dòng điện đi qua lên tới 2 Ampe. Đối với các tải thuần trở hoặc tải cảm nhẹ như đèn báo, còi chíp hay cuộn solenoid của van khí nén, PLC có thể kéo trực tiếp mà không sợ bị cháy nổ ngõ ra như dòng bán dẫn. Khung vỏ của dòng /ES cũng được thiết kế chống nhiễu tốt, chịu được môi trường nhiệt độ cao trong các nhà máy nhựa, bao bì hay dệt nhuộm.
2. Thông Số Kỹ Thuật Chi Tiết Bộ Lập Trình FX3U-32MR/ES
Hình 2: BẢN VẼ KÍCH THƯỚC PLC FX3U
3. Những Lưu Ý Quan Trọng Khi Sử Dụng Dòng Relay
Mặc dù rất mạnh mẽ, nhưng để nâng cao tuổi thọ cho PLC FX3U-32MR/ES, người dùng cần lưu ý các vấn đề kỹ thuật sau:
3.1 Không dùng để phát xung tốc độ cao
Đây là sai lầm phổ biến nhất của người mới lập trình. Relay có thời gian phản hồi (ON/OFF) tính bằng mili giây (ms), quá chậm để tạo ra chuỗi xung vuông hàng kHz cho Motor Servo. Nếu bạn cần điều khiển vị trí, hãy tham khảo mã FX3U-32MT/ES ngõ ra Transistor.
3.2 Bảo vệ tiếp điểm trước tải cảm
Khi đóng ngắt các tải có tính cảm ứng mạnh (như cuộn dây Contactor lớn), hiện tượng phóng điện hồ quang sẽ làm mòn bề mặt tiếp điểm Relay bên trong PLC. Giải pháp tối ưu là lắp thêm diode dập xung (cho tải DC) hoặc mạch RC (cho tải AC) song song với tải để kéo dài tuổi thọ cho ngõ ra Y của PLC.
Ứng Dụng Thực Tế Của PLC FX3U-32MR/ES
Với 16 ngõ vào và 16 ngõ ra, FX3U-32MR/ES xử lý tốt các bài toán:
- Máy đóng gói ngang/đứng: Điều khiển nhiệt độ thanh hàn (qua module mở rộng), cắt bao bì bằng dao khí nén, đếm số lượng sản phẩm hoàn thiện.
- Hệ thống thang máy tải hàng: Nhận tín hiệu gọi tầng, cảm biến tầng, cảm biến an toàn cửa và điều khiển biến tần chạy đa cấp tốc độ.
- Máy ép gạch, ép củi trấu: Kiểm soát chu trình ép thủy lực, giới hạn hành trình và điều khiển hệ thống bơm dầu trung tâm.
- Xử lý nước thải: Điều khiển luân phiên các cụm bơm, sục khí dựa trên tín hiệu phao báo mức và cảm biến áp suất Analog.
