FX3U-48MR/ES | PLC Mitsubishi 48 I/O Relay

Mitsubishi FX3U-48MR/ES là bộ lập trình PLC có mật độ điểm I/O cao (48 điểm). Với 24 ngõ vào và 24 ngõ ra Rơ le, thiết bị này đáp ứng tốt các hệ thống máy móc phức tạp mà không cần lắp thêm module mở rộng, giúp tiết kiệm không gian tủ điện và chi phí đầu tư. Tốc độ xử lý nhanh, hoạt động bền bỉ.

Gọi ngay: 0869090904

Lượt xem:
7

Thông tin sản phẩm
Bình luận

Mục lục

PLC Mitsubishi FX3U-48MR/ES: 48 I/O Relay (Giải Pháp "All-In-One" Cho Máy Tầm Trung)

Khi hệ thống của bạn vượt quá số lượng 16 ngõ ra của dòng 32M, việc nâng cấp lên PLC Mitsubishi FX3U-48MR/ES là lựa chọn kinh tế nhất. Thay vì phải mua thêm module mở rộng (Extension Block) vừa tốn kém vừa tốn diện tích, mã 48MR cung cấp sẵn 24 Input và 24 Output trong một khối duy nhất, giúp hệ thống gọn gàng và ổn định hơn.

(PLC Mitsubishi FX3U-48MR/ES: 24 Input - 24 Output Relay - Cấu hình lớn)

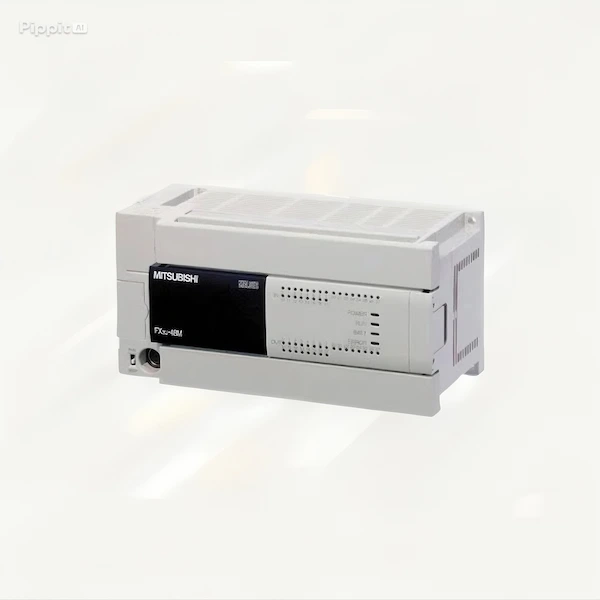

*(Hình ảnh minh họa dòng FX3U Series)*

Tại sao chọn FX3U-48MR/ES?

Điểm mạnh nhất của model này là sự Cân bằng và Dư dả:

Số lượng I/O lớn (48 điểm): Đủ sức điều khiển một dây chuyền đóng gói hoàn chỉnh hoặc một máy lắp ráp tự động phức tạp.
Ngõ ra Relay đa năng: Cho phép điều khiển trực tiếp các tải AC (Contactor, Van Solenoid 220V) và DC hỗn hợp trên cùng một PLC mà không cần board mạch đệm phức tạp.

Thông số kỹ thuật chi tiết

Đặc tính	Thông số kỹ thuật
Mã sản phẩm	FX3U-48MR/ES
Dòng Series	FX3U (Flagship Model)
Nguồn cấp	100 - 240V AC
Tổng số I/O	48 điểm
Ngõ vào (Input)	24 điểm (X0 - X27) - Sink/Source
Ngõ ra (Output)	24 điểm (Y0 - Y27) - Relay
Khả năng chịu tải	2A/điểm (Tải thuần trở), 80VA (Tải cảm)
Kết nối mở rộng	Hỗ trợ Module bên trái (ADP) và bên phải (Block)

Ưu điểm nổi bật

1. Thiết kế nguyên khối gọn gàng

Nếu dùng dòng FX3U-32M ghép với module FX2N-16EX/EY, bạn sẽ mất thêm khoảng 10cm chiều ngang trên thanh DIN Rail và thêm rủi ro lỏng cáp kết nối. FX3U-48MR giải quyết vấn đề này bằng thiết kế liền khối (Main Unit), tăng độ tin cậy cho hệ thống.

2. Ngõ ra Relay chịu dòng lớn

Với 24 ngõ ra Relay 2A, bạn có thể điều khiển trực tiếp hàng chục khởi động từ (Contactor) trong các tủ điện điều khiển bơm, quạt công nghiệp. Tiếp điểm Relay của Mitsubishi nổi tiếng về độ bền và khả năng chống hồ quang.

Ứng dụng thực tế

FX3U-48MR/ES thường xuất hiện trong các hệ thống lớn:

Máy dệt/Nhuộm vải: Hệ thống có rất nhiều van khí nén và cảm biến hành trình.
Hệ thống băng tải phân loại (Sorting): Cần nhiều ngõ vào để đọc cảm biến và nhiều ngõ ra để gạt sản phẩm.
Hệ thống rửa xe tự động: Điều khiển nhiều bơm nước, chổi quay và van bọt tuyết (dùng điện 220V/24V hỗn hợp).
Kết nối giám sát: Thường kết hợp với Màn hình HMI để hiển thị trạng thái của 48 thiết bị ngoại vi.

⚠️ CẢNH BÁO KỸ THUẬT (Relay Output)

Mặc dù mạnh mẽ, nhưng Quý khách cần lưu ý:

Không dùng phát xung: Dòng MR (Relay) không thể điều khiển Servo Motor. Nếu máy của bạn có trục Servo, hãy chuyển sang mã FX3U-48MT/ES (Transistor).
Tuổi thọ tiếp điểm: Nếu ứng dụng đóng ngắt quá nhanh (ví dụ: Van khí nén đóng mở liên tục >30 lần/phút), Relay sẽ nhanh mòn. Trường hợp này nên dùng dòng Transistor kết hợp Rơ le trung gian.
