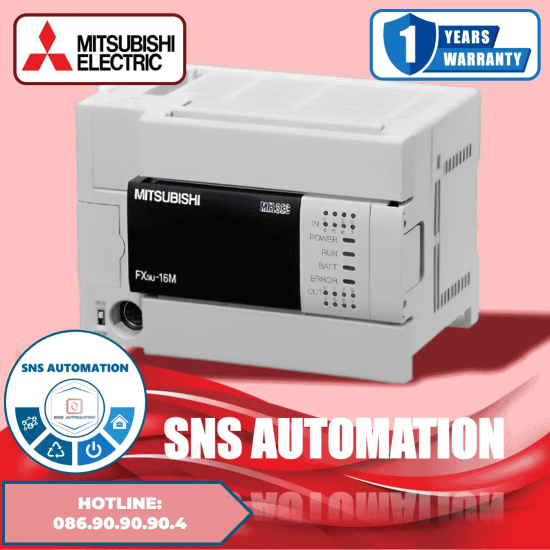

FX3U-16MR/ES Bộ lập trình PLC Mitsubishi 16 I/O Relay (Chính Hãng)
Tóm Tắt Nhanh: PLC Mitsubishi FX3U-16MR/ES
Thuộc thế hệ thứ 3 của nền tảng vi điều khiển MELSEC FX mạnh mẽ, FX3U-16MR/ES là bộ lập trình nhỏ gọn tối ưu cho các hệ thống máy móc cơ bản. Điểm nhấn của mã này là ngõ ra dạng Relay (R) cho phép đóng cắt tải linh hoạt:
- ✅ Cấu hình ngõ vào/ra: Tổng 16 I/O (8 ngõ vào số DC24V / 8 ngõ ra dạng Relay).
- ✅ Đóng cắt trực tiếp: Ngõ ra Relay chịu dòng lên đến 2A/điểm, điều khiển trực tiếp được Contactor, cuộn hút van điện từ, đèn báo (cả AC và DC).
- ✅ Sức mạnh cốt lõi: Tốc độ xử lý siêu nhanh 0.065µs/lệnh, bộ nhớ RAM cực lớn 64.000 bước (64k steps).
- ⚠️ Đặc điểm kỹ thuật: Sử dụng nguồn điện xoay chiều AC 100-240V tiện lợi, không cần mua thêm bộ nguồn tổ ong 24V cấp cho PLC.
-
FX3U-16MR/ES
-
133
- Thông tin sản phẩm
- Bình luận
FX3U-16MR/ES | Đánh Giá Chi Tiết Bộ Lập Trình PLC Mitsubishi FX3U-16MR/ES
Khi triển khai các tủ điện tự động hóa cho các dòng máy móc có quy mô nhỏ (chỉ cần điều khiển vài xi-lanh khí nén, động cơ không đồng bộ và đọc tín hiệu từ một số cảm biến), việc sử dụng các dòng PLC có số lượng I/O khổng lồ là một sự lãng phí. Bộ lập trình PLC Mitsubishi FX3U-16MR/ES ra đời để lấp đầy phân khúc này. Với đúng 16 ngõ vào/ra (8 Input / 8 Output), thiết bị này mang đến một mức giá cực kỳ dễ chịu nhưng vẫn giữ nguyên bộ vi xử lý tốc độ cao của dòng vi điều khiển danh tiếng FX3U Series.

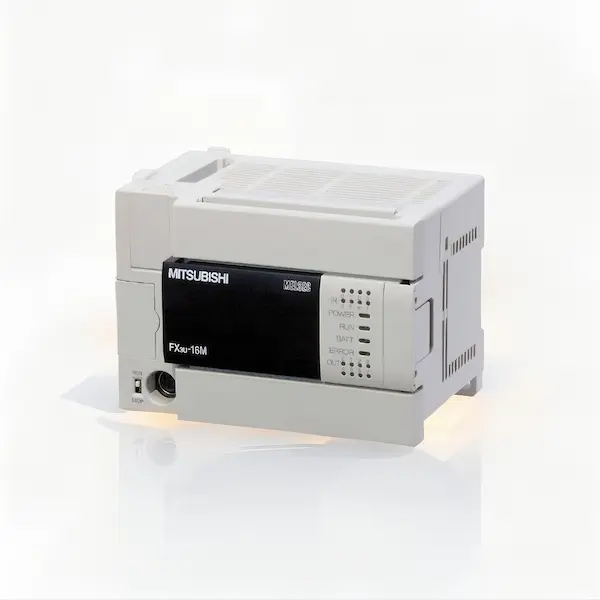

Hình 1: Thiết kế cực kỳ nhỏ gọn của PLC FX3U-16MR/ES, tiết kiệm tối đa không gian tủ điện
1. Phân Tích Kỹ Thuật Ngõ Ra Relay (Mã MR)
Chữ "MR" trong mã sản phẩm FX3U-16MR/ES là viết tắt của Module Relay. Đây là cấu trúc ngõ ra sử dụng các rơ-le cơ khí siêu nhỏ tích hợp sẵn bên trong bo mạch của bộ lập trình. Thiết kế này mang lại những ưu và nhược điểm rõ rệt mà các kỹ sư thiết kế mạch (Hardware Engineer) cần nắm vững:
1.1 Ưu điểm: Khả năng kéo tải trực tiếp cực tốt
Ngõ ra Relay đóng vai trò như một công tắc cơ học thuần túy. Nó cô lập hoàn toàn về mặt điện học giữa vi xử lý bên trong PLC và tải bên ngoài. Bạn có thể cấp nguồn 24VDC, 110VAC hay 220VAC vào chân COM để xuất ra các chân Y0, Y1... Dòng điện định mức cho phép qua mỗi tiếp điểm lên tới 2A. Điều này có nghĩa là bạn có thể lấy ngõ ra Y của PLC để đóng trực tiếp cuộn hút của Khởi động từ (Contactor), van điện từ (Solenoid Valve) hoặc thắp sáng bóng đèn sợi đốt mà không cần phải đấu qua rơ-le kiếng (rơ-le trung gian) để khuếch đại dòng. Tính năng này giúp tối giản hóa sơ đồ đi dây tủ điện và tiết kiệm chi phí mua vật tư.
1.2 Nhược điểm: Giới hạn về tần số đóng cắt
Do cấu tạo là tiếp điểm cơ khí bật/nhả, ngõ ra Relay có tuổi thọ giới hạn (khoảng hàng trăm ngàn đến vài triệu lần đóng cắt tùy thuộc vào loại tải). Đặc biệt, FX3U-16MR/ES KHÔNG THỂ phát xung tốc độ cao. Nếu bài toán của bạn yêu cầu điều khiển động cơ Bước (Stepper) hoặc động cơ Servo chạy định vị chính xác, bạn bắt buộc phải chuyển sang sử dụng phiên bản ngõ ra Transistor (như FX3U-16MT/ES).
2. Sức Mạnh Cốt Lõi Từ Nền Tảng FX3U Series
Dù chỉ sở hữu 16 điểm I/O, FX3U-16MR/ES không hề bị hãng Mitsubishi cắt giảm về cấu hình phần mềm và bộ nhớ:
- Tốc độ thực thi siêu tốc: Đạt 0.065 µs cho các lệnh logic cơ bản. Tốc độ quét (Scan time) cực ngắn giúp máy móc hoạt động nhạy bén, không bị trễ tín hiệu khi đưa qua các vòng lặp tính toán phức tạp.
- Không gian lưu trữ khổng lồ: Bộ nhớ RAM tích hợp pin sạc dự phòng cho phép lưu trữ tới 64.000 bước lệnh (64k steps). Phù hợp để lập trình các công thức toán học, thuật toán phân loại dữ liệu mảng (Array) hay lưu trữ công thức chạy máy (Recipe) mà không lo tràn bộ nhớ.
- Lập trình trực quan: Thiết bị tương thích hoàn hảo với phần mềm GX Developer, GX Works2 và GX Works3 thông qua cáp lập trình chuẩn SC-09. Cấu trúc lệnh dễ học, có hỗ trợ chuẩn ngôn ngữ Ladder, SFC, và ST.
Bảng Thông Số Kỹ Thuật Chi Tiết FX3U-16MR/ES
Hình 2: BẢN VẼ KÍCH THƯỚC PLC FX3U
Ứng Dụng Thực Tế Trong Công Nghiệp
Dù cấu hình nhỏ, bộ lập trình FX3U-16MR/ES là linh hồn của rất nhiều dây chuyền thiết bị tự động hóa độc lập (Stand-alone machines):
- Máy ép nhựa, ép thủy lực cỡ nhỏ: Đọc tín hiệu hành trình, kiểm soát áp suất và đóng cắt hệ thống van điện từ thủy lực bằng các ngõ ra Relay chịu dòng tốt.
- Hệ thống trộn hóa chất, thực phẩm: Kết hợp cùng các module Analog (như FX3U-4AD) để đọc cảm biến khối lượng (Loadcell), điều khiển bơm định lượng, máy khuấy theo thời gian thực.
- Điều khiển hệ thống bơm luân phiên: Đọc phao báo mức nước, lập trình chạy luân phiên 2-3 cụm bơm để chống kẹt cơ khí, cảnh báo lỗi quá tải động cơ.
🛡️ Mua PLC Mitsubishi FX3U-16MR/ES Chính Hãng, Cam Kết Giá Tốt
Bạn đang lên bản vẽ cho một dự án tủ điện mới hoặc cần thay thế PLC cho máy móc đang hỏng hóc? Tại bien-tan.com, chúng tôi luôn có sẵn PLC Mitsubishi FX3U-16MR/ES. Hàng mới 100% Fullbox, cung cấp đầy đủ chứng từ xuất xứ CO/CQ. Đặc biệt, đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ bạn chép chương trình từ PLC cũ sang mới miễn phí!
