FX3U-16MT/ES PLC Mitsubishi 16 I/O Transistor
Tóm Tắt Nhanh: PLC Mitsubishi FX3U-16MT/ES
PLC Mitsubishi FX3U-16MT/ES là giải pháp điều khiển chuyển động (Motion Control) siêu tiết kiệm dành cho các dòng máy móc cỡ nhỏ. Với ngõ ra bán dẫn Transistor (MT), thiết bị đáp ứng hoàn hảo các yêu cầu phát xung tốc độ cao:
- ✅ Cấu hình ngõ vào/ra: Tổng 16 I/O (8 ngõ vào số DC24V / 8 ngõ ra Transistor dạng Sink - NPN).
- ✅ Phát xung điều khiển: Tích hợp 3 trục phát xung độc lập (Y0, Y1, Y2) với tần số cực đại lên đến 100 kHz, lý tưởng cho Servo và Stepper Motor.
- ✅ Nguồn cấp trực tiếp: Sử dụng điện áp xoay chiều 100-240VAC tiện dụng.
- ⚠️ Lưu ý kỹ thuật: Ngõ ra Transistor chịu dòng tải nhỏ (0.5A) và chỉ dùng điện áp DC (5-30V). Không được phép đấu nối trực tiếp với tải xoay chiều AC.
-
FX3U-16MT/ES
-
121
- Thông tin sản phẩm
- Bình luận
FX3U-16MT/ES | Đánh Giá Chi Tiết Bộ Lập Trình PLC Mitsubishi FX3U-16MT/ES
Khi thiết kế các loại máy móc tự động hóa cỡ nhỏ như máy dán nhãn, máy cắt ống nhựa, hay bàn xoay cấp liệu, các kỹ sư thường đối mặt với một bài toán nan giải: Hệ thống yêu cầu điều khiển vị trí chính xác bằng động cơ Servo, nhưng số lượng tín hiệu vào/ra (I/O) lại rất ít. Việc mua một bộ PLC cấu hình lớn (như 64 I/O) sẽ làm đội chi phí tủ điện lên rất nhiều. Chính lúc này, Bộ lập trình PLC Mitsubishi FX3U-16MT/ES trở thành vị cứu tinh hoàn hảo.
Với cấu hình siêu gọn nhẹ chỉ 16 I/O (8 Input / 8 Output), nhưng lại mang trong mình bo mạch ngõ ra bán dẫn Transistor (MT) và bộ vi xử lý tốc độ cao của dòng FX3U, thiết bị này biến mọi bài toán phát xung định vị trở nên cực kỳ dễ dàng và tiết kiệm chi phí.

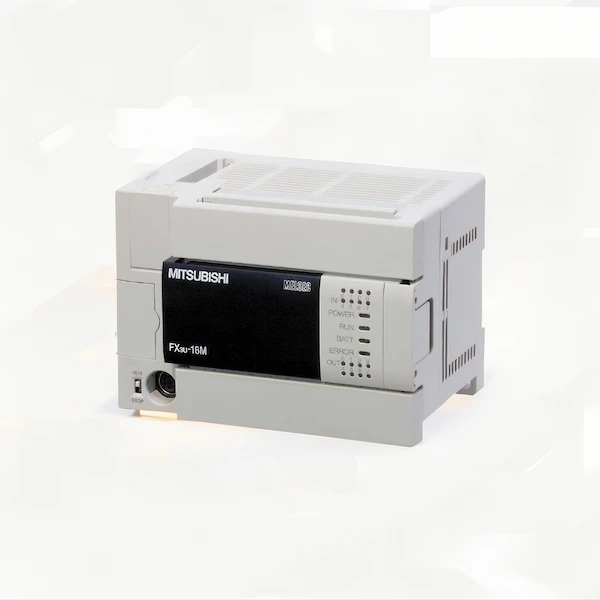

Hình 1: Mặt trước của PLC FX3U-16MT/ES, các khe cắm mở rộng được bố trí thông minh bên dưới nắp che
1. Sức Mạnh Tuyệt Đối Của Ngõ Ra Transistor (Mã MT)
Khác biệt hoàn toàn so với tiếp điểm cơ khí chậm chạp của dòng MR (Relay), linh kiện bán dẫn Transistor cấu thành nên ngõ ra của FX3U-16MT/ES mang lại 2 đặc quyền lớn nhất cho giới lập trình:
1.1 Khả năng phát xung định vị 100 kHz
Để một động cơ Servo hay Stepper Motor quay được một góc chính xác, Driver của chúng cần nhận được một chuỗi xung vuông (Pulse) và tín hiệu chiều (Direction) từ PLC. Ngõ ra Relay cơ khí chỉ có thể đóng ngắt vài lần/giây, trong khi FX3U-16MT/ES có thể xuất ra tín hiệu đóng ngắt lên tới 100.000 lần mỗi giây (100 kHz) tại 3 chân Y0, Y1 và Y2. Nhờ đó, máy móc của bạn có thể vận hành ở tốc độ cực cao mà vẫn đảm bảo độ sai số dừng chỉ tính bằng micromet. Hỗ trợ tập lệnh nội suy phong phú (DRVA, DRVI, PLSY, PLSR) giúp việc viết code điều khiển vị trí rút ngắn đi một nửa.
1.2 Tuổi thọ linh kiện (Đóng cắt không hao mòn)
Transistor đóng cắt bằng sự dịch chuyển của các electron bên trong vật liệu bán dẫn, hoàn toàn không có sự va đập vật lý tạo ra tia lửa điện (hồ quang) như Relay. Nhờ vậy, dù phải hoạt động nhấp nhả hàng triệu lần để phát xung băm áp (PWM) điều khiển nhiệt độ hay độ sáng, ngõ ra của FX3U-16MT/ES gần như không bao giờ bị hỏng do hao mòn cơ khí. Điều này mang lại sự bền bỉ đáng kinh ngạc cho hệ thống tự động hóa làm việc 24/7.
📝 Ghi chú đấu dây: Mã /ES sử dụng chuẩn ngõ ra Sink (NPN). Tức là khi Y0 ON, chân Y0 sẽ nối thông với chân COM (tương đương với mức điện áp 0V / Âm nguồn). Kỹ sư cần chú ý đặc điểm này để đấu nối đúng chuẩn với chân nhận xung (PULS- / SIGN-) trên Driver của động cơ.
2. Bảng Thông Số Kỹ Thuật Chi Tiết FX3U-16MT/ES
Hình 2: BẢN VẼ KÍCH THƯỚC PLC FX3U
3. Ứng Dụng Thực Tế Tối Ưu Cho FX3U-16MT/ES
Thiết bị này được coi là "ngôi sao" trong mảng chế tạo máy cơ bản cần độ chính xác cao:
Hình 3: Sơ đồ khối nguyên lý kết nối PLC FX3U-16MT/ES phát xung điều khiển Stepper Motor (Động cơ bước)
- Máy cắt cuộn, máy dán nhãn bán tự động: Sử dụng Y0 phát xung kéo motor trục chính theo độ dài cài đặt, Y1, Y2 xuất tín hiệu kéo dao cắt hoặc băng tải nhỏ, kết hợp ngõ vào X để đọc cảm biến màu (Color mark sensor).
- Bàn xoay chia độ (Rotary Indexing Table): Điều khiển Motor Servo quay mâm chia sản phẩm thành các góc 30 độ, 45 độ, 90 độ cực kỳ mượt mà. Đếm xung phản hồi từ Encoder để bù trừ sai số cơ khí.
- Máy hàn tự động đơn trục: Điều khiển trục vitme (Ball screw) chạy tịnh tiến mang mỏ hàn di chuyển với tốc độ cực đều, kết hợp xuất tín hiệu kích hoạt máy hàn TIG/MIG.
🛡️ Cung Cấp PLC Mitsubishi FX3U-16MT/ES - Hỗ Trợ Code Phát Xung
Việc lập trình phát xung đôi khi làm khó các kỹ sư trẻ. Khi mua hàng tại bien-tan.com, bạn không chỉ nhận được PLC Mitsubishi FX3U-16MT/ES chính hãng giá tốt, đầy đủ CO/CQ, mà còn được đội ngũ kỹ thuật của chúng tôi hỗ trợ thư viện lệnh mẫu (Sample Code) để chạy Servo/Stepper cực kỳ nhanh chóng.
Zalo Hỗ Trợ Đấu Dây
