UP12RD-4NA Cảm Biến Tiệm Cận Hanyoung (M12, 4mm)

UP12RD-4NA: Cảm Biến Tiệm cận M12 Khoảng Cách Xa (4mm)

Hanyoung Nux UP12RD-4NA là dòng cảm biến tiệm cận điện cảm (Inductive) kích thước ren M12 thông dụng nhất. Nhờ thiết kế đầu lồi (Non-shielded), nó đạt khoảng cách phát hiện 4mm (gấp đôi so với loại đầu bằng 2mm):

✅ Kích thước: Ren M12 bước 1.0 (Tiêu chuẩn công nghiệp).
✅ Khoảng cách: 4mm (Phát hiện sắt/thép không tiếp xúc).
✅ Output: NPN - NO (Thường mở). Tương thích PLC Nhật/Hàn.
✅ Xuất xứ: Hanyoung Nux - Made in Indonesia/Korea.

200.000đ

Mã sản phẩm:
UP12RD-4NA
Lượt xem:
66

Thông tin sản phẩm
Bình luận

Mục lục

UP12RD-4NA - Cảm Biến Tiệm Cận Hanyoung: M12 NPN NO (4mm)

Hanyoung UP12RD-4NA là giải pháp kinh tế và bền bỉ để phát hiện các chi tiết kim loại máy móc, đếm sản phẩm hoặc giới hạn hành trình. Đây là dòng cảm biến điện cảm (Inductive Proximity Sensor) sử dụng từ trường tần số cao, cho phép hoạt động trong môi trường bụi bẩn, dầu mỡ mà không bị ảnh hưởng như cảm biến quang.

💡 Giải thích mã sản phẩm: UP12RD-4NA

UP: Series cảm biến tiệm cận dạng trụ (Cylindrical).
12: Đường kính ren M12.
R: Round (Hình trụ tròn).
D: DC Power (Nguồn 12-24VDC).
4: Khoảng cách phát hiện 4mm (Loại đầu lồi / Non-shielded).
N: Ngõ ra NPN (Kích âm).
A: Trạng thái NO (Normally Open - Thường mở).

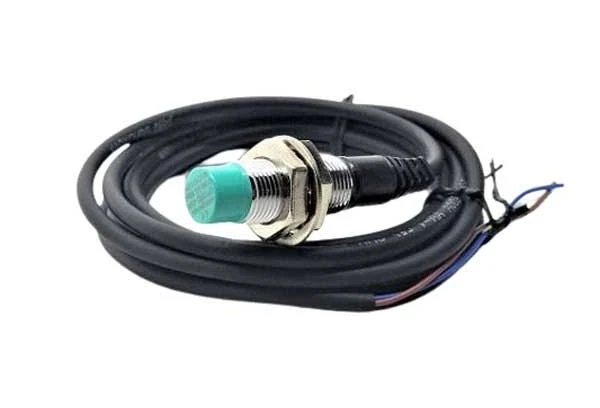

UP12RD-4NA - Cảm biến từ Hanyoung M12 NPN NO

Hình 1: Cảm biến UP12RD-4NA có đầu cảm biến bằng nhựa màu cam, lồi ra khỏi thân kim loại.

1. Lưu ý: Loại Đầu Lồi (Non-Shielded)

🔍 Đặc điểm nhận dạng

Mã UP12RD-4NA có khoảng cách 4mm, lớn gấp đôi loại tiêu chuẩn (2mm). Do đó, phần đầu nhựa cảm biến sẽ LỒI ra khỏi vỏ kim loại ren.

⚠️ Yêu cầu lắp đặt

Vì là loại Non-shielded, từ trường tỏa ra xung quanh đầu cảm biến. KHÔNG được lắp chìm hoàn toàn vào trong lỗ kim loại. Phải để khoảng hở xung quanh đầu cảm biến để tránh báo giả (sensor luôn sáng đèn).

2. Thông Số Kỹ Thuật (Technical Data) - UP12RD-4NA

Bảng thông số chi tiết:

Đặc tính	Thông số kỹ thuật
Model	UP12RD-4NA
Kích thước	M12 x 1.0 (Đường kính 12mm)
Khoảng cách phát hiện	4 mm (±10%)
Vật thể phát hiện chuẩn	Sắt (12x12x1mm)
Nguồn cấp	12-24 VDC (10-30VDC tối đa)
Ngõ ra (Output)	NPN - NO (Open Collector)
Tần số đáp ứng	500 Hz (Tốc độ khá nhanh)
Cấp bảo vệ	IP67 (Chống nước, dầu, bụi)
Dòng tải tối đa	Max 200mA

3. Hướng Dẫn Đấu Nối NPN - UP12RD-4NA

3.1. Màu dây tiêu chuẩn

Cảm biến có 3 dây ra:

Nâu (Brown): Nối vào nguồn dương (+12V hoặc +24V).
Xanh dương (Blue): Nối vào nguồn âm (0V / GND).
Đen (Black): Dây tín hiệu ngõ ra.

3.2. Logic hoạt động NPN NO

Khi cảm biến phát hiện kim loại, dây Đen sẽ được nối thông với dây Xanh dương (0V).
-> Điện áp tại dây Đen sụt xuống 0V (Kích âm).
Lưu ý: Phù hợp với PLC Mitsubishi, Delta, Omron (Kiểu Sink Input).

4. Ứng Dụng & Lưu Ý - UP12RD-4NA

🏭 Ứng dụng

Đếm sản phẩm kim loại trên băng tải.
Phát hiện cam, bánh răng quay (Tốc độ < 500 vòng/giây).
Làm cảm biến giới hạn hành trình (Limit switch) cho xylanh.

⚠️ Khắc phục lỗi

Đèn luôn sáng: Do lắp quá sát kim loại xung quanh (lỗi do dùng loại Non-shielded). Hãy nới rộng lỗ lắp đặt.
Không nhận tín hiệu: Kiểm tra lại dây Xanh và Nâu, hoặc tải quá dòng (>200mA).
