PEN-T10A Cảm Biến Quang Hanyoung

PEN-T10A: Cảm Biến Quang Thu Phát Xa 10 Mét

Hanyoung Nux PEN-T10A (hay PE-T10A) là dòng cảm biến quang đa điện áp (Free Power), giải quyết bài toán phát hiện vật thể ở khoảng cách xa lên đến 10m. Với ngõ ra dạng Relay, nó dễ dàng tích hợp vào mọi hệ thống điều khiển mà không lo ngại về vấn đề điện áp kích (NPN/PNP):

✅ Loại cảm biến: Thu - Phát riêng (Through-beam) cho độ tin cậy cao nhất.
✅ Khoảng cách: 10m (Phù hợp cửa tự động, băng tải lớn).
✅ Nguồn cấp: Đa năng 24-240V AC/DC (Cấp nguồn nào cũng chạy).
✅ Ngõ ra: Relay (Tiếp điểm khô) - Dễ dàng đấu nối.

550.000đ

Mã sản phẩm:
PEN-T10A
Lượt xem:
88

Thông tin sản phẩm
Bình luận

Mục lục

PEN-T10A - Cảm Biến Quang Hanyoung: Thu Phát 10m - Nguồn AC

Hanyoung Nux PEN-T10A (mã hiện tại thường là PE-T10A) là giải pháp cảm biến quang học mạnh mẽ cho các ứng dụng công nghiệp. Nhờ sử dụng bộ phát và bộ thu riêng biệt, dòng cảm biến này có khả năng xuyên thấu bụi bẩn tốt hơn và hoạt động ổn định ở khoảng cách rất xa so với loại phản xạ gương.

1. Ý Nghĩa Mã Sản Phẩm PEN-T10A

PEN / PE: Photo Electric Sensor (Cảm biến quang điện).
T: Through-beam (Loại thu - phát chung/xuyên ngõ).
10: Khoảng cách phát hiện tối đa 10 mét.
A: Nguồn cấp AC (Thực tế là Free Power AC/DC) - Ngõ ra Relay.

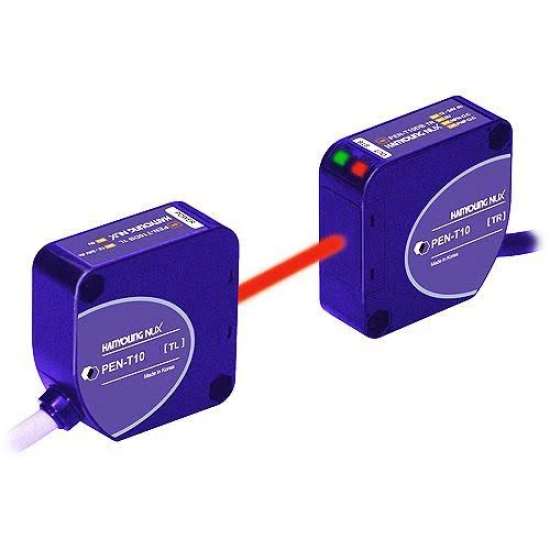

PEN-T10A - Cảm biến quang Hanyoung thu phát 10m

Hình 1: Bộ sản phẩm bao gồm 1 đầu phát (Emitter) và 1 đầu thu (Receiver).

2. Tại Sao Chọn Dòng Quang AC (Free Power)?

⚡ Nguồn cấp linh hoạt

Bạn có thể cấp nguồn 24VDC, 110VAC hay 220VAC đều được. Rất tiện lợi cho các tủ điện cũ không có sẵn nguồn 24VDC hoặc các hệ thống chiếu sáng, cửa cuốn dùng điện lưới.

🔄 Ngõ ra Relay độc lập

Ngõ ra là tiếp điểm Relay (COM-NO-NC). Nó hoạt động như một công tắc cơ khí, giúp cách ly hoàn toàn mạch điều khiển và mạch động lực, dễ dàng điều khiển khởi động từ hoặc đèn báo trực tiếp.

3. Thông Số Kỹ Thuật (Technical Data) - PEN-T10A

Đặc tính	Thông số kỹ thuật
Model	PEN-T10A / PE-T10A
Loại phát hiện	Thu - Phát riêng (Through-beam)
Khoảng cách phát hiện	10 mét
Nguồn cấp	24 - 240V AC/DC (±10%)
Ngõ ra điều khiển	Relay (1c) - 30VDC 3A / 250VAC 3A
Chế độ hoạt động	Light ON / Dark ON (Chọn bằng switch)
Nguồn sáng	LED Hồng ngoại (Infrared)
Thời gian đáp ứng	Max 20ms
Điều chỉnh độ nhạy	Biến trở xoay (VR)

4. Sơ Đồ Đấu Nối (Wiring Diagram) - PEN-T10A

Do là loại Thu - Phát riêng, sản phẩm sẽ gồm 2 bộ phận tách rời cần cấp nguồn. Bộ Thu (Receiver) sẽ có thêm dây tín hiệu Relay.

1. Bộ Phát (Emitter):

Dây Nâu & Xanh: Cấp nguồn (24-240V AC/DC). Không phân biệt cực tính nếu dùng AC.

2. Bộ Thu (Receiver):

Dây Nâu & Xanh: Cấp nguồn (24-240V AC/DC).
⚪ Dây Trắng: Chân chung (COM).
⚫ Dây Đen: Thường mở (NO).
🔘 Dây Xám: Thường đóng (NC).

5. Ứng Dụng - PEN-T10A

Bãi đỗ xe (Car Parking): Phát hiện xe ra vào cổng chắn barrier (do khoảng cách 10m rất rộng).
Hệ thống rửa xe tự động: Chống nước tốt, phát hiện xe để kích hoạt bơm.
Cửa tự động: Cảm biến an toàn chống kẹp người (Safety sensor).
