PA-12 Bộ Điều Khiển Cảm Biến Autonics
PA-12: Giải Pháp Nguồn & Relay Cho Cảm Biến
Autonics PA-12 là bộ điều khiển cảm biến đa năng (Sensor Controller), giúp đơn giản hóa việc kết nối các loại cảm biến quang, tiệm cận (NPN/PNP) với các thiết bị công suất lớn hoặc PLC:
- ✅ Đa năng: Hỗ trợ cả cảm biến NPN và PNP (Công tắc gạt).
- ✅ Tích hợp nguồn: Cấp sẵn nguồn 12VDC cho cảm biến hoạt động.
- ✅ Ngõ ra mạnh mẽ: Relay 3A (250VAC) điều khiển trực tiếp tải.
- ✅ Lắp đặt: Dạng cắm chân tròn 8-pin (gắn trên đế Relay).
-
PA-12
-
45
- Thông tin sản phẩm
- Bình luận
PA-12 - Bộ Điều Khiển Cảm Biến Autonics: Nguồn 12VDC - Ngõ Ra Relay
Autonics PA-12 là thiết bị không thể thiếu trong các tủ điện điều khiển, đóng vai trò trung gian giữa cảm biến (vốn có dòng tải thấp) và thiết bị chấp hành. PA-12 giải quyết vấn đề cấp nguồn cho sensor và cách ly tín hiệu, giúp bảo vệ cảm biến và tăng độ ổn định cho hệ thống điều khiển tự động.
💡 Giải thích mã sản phẩm: PA-12
- PA: Viết tắt của Power Amplifier (Bộ khuếch đại công suất/Bộ điều khiển cảm biến).
- 12: Series sản phẩm (Thường biểu thị nguồn cấp ra cho cảm biến là 12VDC tiêu chuẩn).
- Tính năng đặc biệt: Switch chuyển đổi NPN/PNP tích hợp ngay trên thân vỏ.

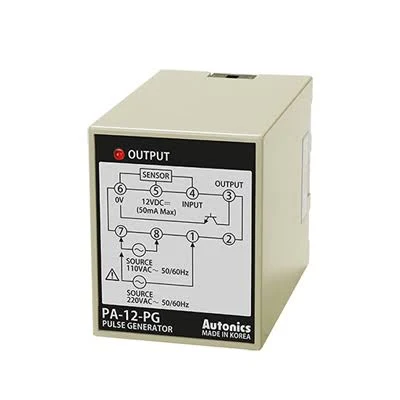

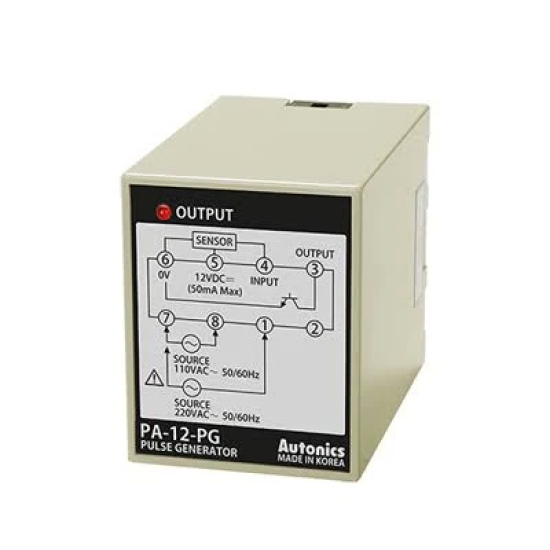

Hình 1: Bộ điều khiển Autonics PA-12 dạng chân cắm tròn 8-pin.
1. Tại sao cần sử dụng bộ PA-12?
Thay vì phải mua một bộ nguồn tổ ong 12V/24V riêng, PA-12 tích hợp sẵn nguồn 12VDC (50mA) để nuôi cảm biến quang hoặc tiệm cận, giúp tiết kiệm không gian tủ điện.
Nhiều trường hợp bạn có cảm biến NPN nhưng PLC lại cần PNP (hoặc ngược lại). PA-12 có công tắc gạt để nhận cả 2 loại tín hiệu này và xuất ra dạng Relay (Tiếp điểm khô) tương thích mọi thiết bị.
2. Thông Số Kỹ Thuật (Technical Data) - PA-12
3. Lưu Ý Đấu Nối & Cài Đặt - PA-12
Để thiết bị hoạt động chính xác, cần chú ý các vị trí công tắc gạt trên thân PA-12:
- ⚡ Switch chọn điện áp (Voltage Selector): Kiểm tra kỹ đang gạt ở 110V hay 220V trước khi cấp điện lưới. Mặc định thường để 220V.
- 🎛️ Switch NPN/PNP: Gạt đúng theo loại cảm biến bạn đang sử dụng. Nếu gạt sai, đèn báo có thể sáng nhưng Relay không nhảy.
- 🔌 Đế cắm: Sử dụng đế 8 chân tròn tiêu chuẩn (như đế Relay thời gian).
Sơ đồ chân tiêu chuẩn (Tham khảo trên vỏ thiết bị):
- Chân cấp nguồn (Power): Thường là chân 2 & 7 (hoặc theo sơ đồ in trên vỏ).
- Chân kết nối cảm biến: 3 dây (Dương nguồn, Âm nguồn, Tín hiệu).
- Chân Relay ra: 1 cặp tiếp điểm thường mở (NO) và thường đóng (NC).
