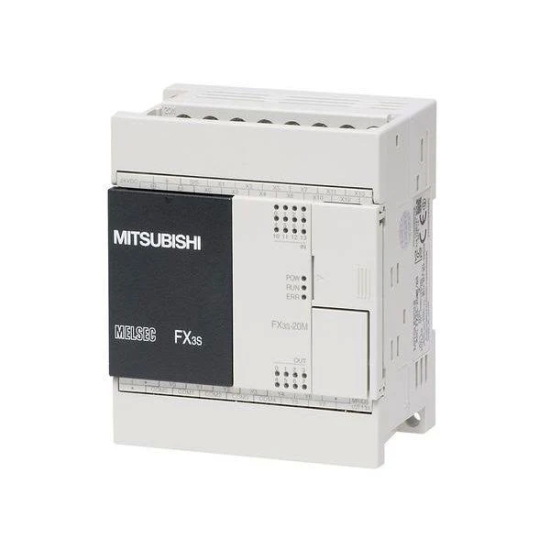

FX3S-20MR/ES PLC Mitsubishi | PLC FX3S 20 I/O Relay Output

Đánh Giá Chi Tiết PLC Mitsubishi FX3S-20MR/ES: Tiêu Chuẩn Vàng Cho Tủ Điện Máy Móc Tầm Trung

Trong quá trình lên bản vẽ tủ điện, nếu cấu hình 14 chân khiến bạn phải đau đầu cân nhắc bớt đi một cái đèn báo hay một công tắc hành trình để tiết kiệm ngõ vào, thì PLC Mitsubishi FX3S-20MR/ES sẽ giải phóng hoàn toàn áp lực đó. Sự chênh lệch chi phí giữa bản 14 I/O và 20 I/O là không đáng kể, nhưng không gian lập trình mà bạn nhận lại được mở rộng thêm tới gần 50%.

1. Sức Mạnh Của Cấu Hình 20 I/O (12 In / 8 Out Relay)

Mã định danh MR (Ngõ ra rơ-le) kết hợp cùng hậu tố ES (Nguồn xoay chiều) biến thiết bị này thành một khối điều khiển trung tâm cực kỳ bền bỉ và dễ đấu nối.

• 12 Ngõ vào Digital (X000 - X013): Cung cấp một số lượng "chân In" rất lý tưởng. Bạn có thể dành 4 chân cho hệ thống nút nhấn cơ bản (Start, Stop, Auto/Man, E-Stop), 2 chân đọc xung tốc độ cao cho Encoder (X0, X1), và 6 chân còn lại thoải mái phân bổ cho các cảm biến quang, cảm biến tiệm cận hoặc phao báo mức dọc theo dây chuyền. Hỗ trợ đấu nối linh hoạt theo kiểu Sink (NPN) hoặc Source (PNP) qua cổng S/S.
• 8 Ngõ ra Relay (Y000 - Y007): Các tiếp điểm Relay cơ học bên trong FX3S-20MR/ES cực kỳ "châu bò". Mỗi ngõ ra có khả năng gánh dòng tải 2A. Số lượng 8 ngõ ra giúp bạn thoải mái điều khiển cụm van khí nén, bật tắt mâm nhiệt hay khởi động từ (Contactor) của động cơ bơm/quạt mà không cần tốn chi phí và không gian lắp đặt rơ-le trung gian.

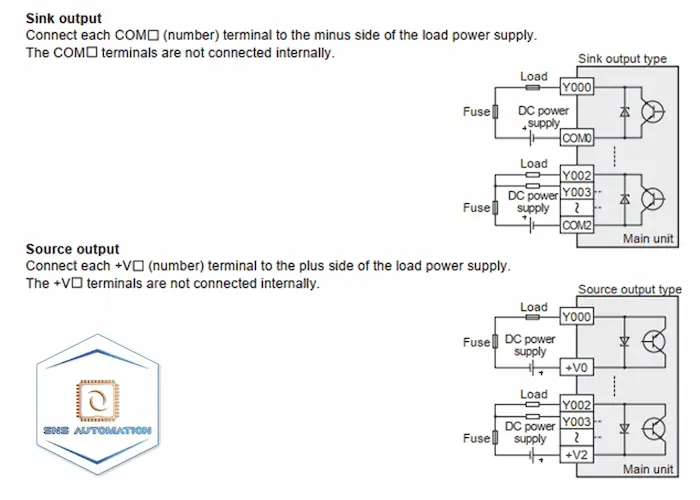

Hình 1: Sơ đồ đấu nối ngõ ra Relay cho phép điều khiển song song cả thiết bị 220VAC và 24VDC

2. Tiện Ích Đột Phá Tiết Kiệm Thời Gian Cho Kỹ Sư

Là sự thay thế trực tiếp cho người đàn anh FX1S-20MR, FX3S-20MR/ES sở hữu năng lực xử lý lệnh cơ bản chỉ với 0.21 μs (nhanh gấp 3 lần), kèm theo những nâng cấp sáng giá:

Cổng USB Mini-B thông minh

Mitsubishi thấu hiểu nỗi khổ của kỹ sư khi phải luôn mang theo cáp chuyển đổi cổng COM phức tạp. Cổng USB Mini-B nay đã được tích hợp sẵn. Cắm dây USB trực tiếp từ máy tính vào PLC, phần mềm GX Works2 sẽ ngay lập tức kết nối ổn định, giúp việc giám sát logic và Upload/Download chương trình trở nên dễ dàng hơn bao giờ hết.

Bộ nhớ EEPROM an toàn tuyệt đối

Hệ thống sử dụng bộ nhớ nội EEPROM 4000 steps. Đặc tính tuyệt vời của loại chip nhớ này là khả năng lưu trữ code vĩnh viễn (Battery-less). Dù máy móc có bị rút điện lưu kho từ năm này qua năm khác, bạn không bao giờ phải lo lắng về việc mất chương trình do cạn pin nuôi nguồn.

3. Bảng Thông Số Kỹ Thuật Tổng Quan

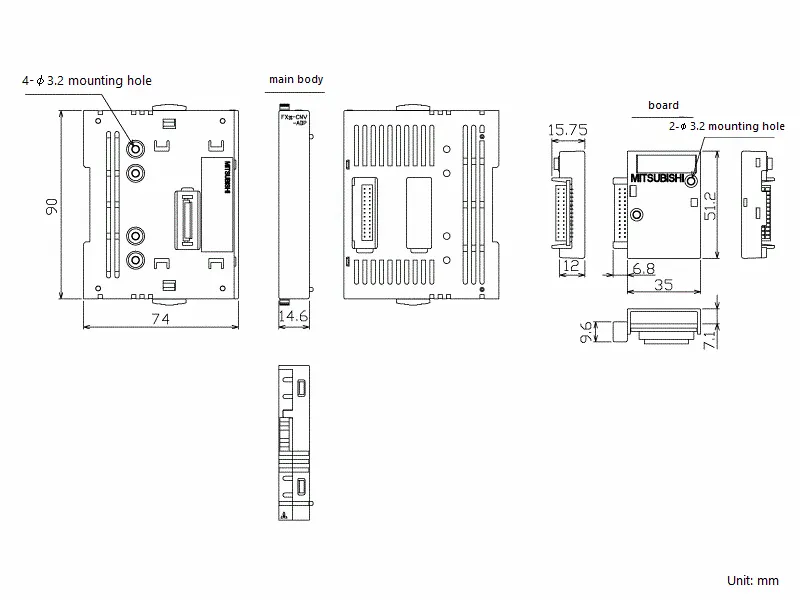

Hình 2: Kích thước của dòng PLC FX3S

4. Ứng Dụng Thực Tế Linh Hoạt Của FX3S-20MR/ES

Khả năng đóng ngắt dòng lớn của 8 ngõ ra rơ-le kết hợp với 12 ngõ vào giúp sản phẩm này là "trái tim" hoàn hảo cho:

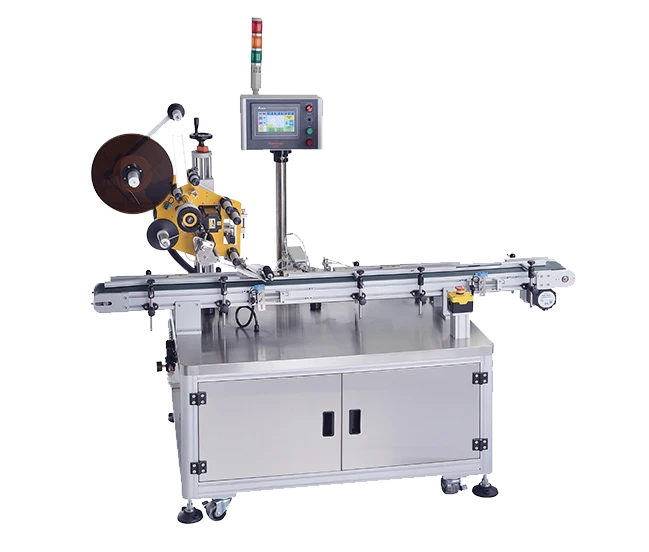

Hình 3: Ứng dụng điều khiển máy đóng gói, cân định lượng và băng tải cỡ trung

• Máy đóng gói, chiết rót định lượng: Xử lý toàn diện tín hiệu từ bàn đạp chân (pedal), cảm biến quang, cảm biến mức. Các ngõ ra kéo trực tiếp van từ xả dung dịch và van đóng nắp dứt khoát.
• Hệ thống xử lý nước thải mini, trạm bơm luân phiên: Tận dụng khối hàm đồng hồ thời gian thực (RTC) để cài đặt cho 3-4 máy bơm chạy luân phiên theo các khung giờ sáng/tối tự động.
• Cửa tự động, cổng barie kiểm soát ra vào: Đọc tín hiệu từ cảm biến an toàn, vòng từ (Loop Detector) và điều khiển đảo chiều động cơ kéo cổng nhanh chóng.
