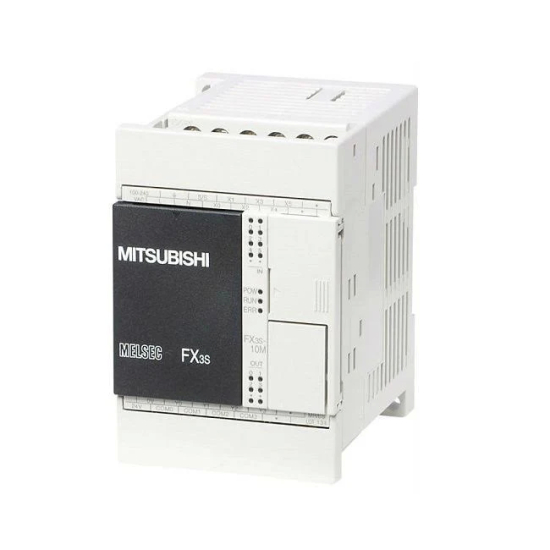

Bộ Lập Trình PLC Mitsubishi FX3S-10MT/ES: Nhỏ Gọn, Phát Xung Tốc Độ Cao

Đánh Giá Chuyên Sâu PLC FX3S-10MT/ES: Nhỏ Gọn Nhưng Đầy Sức Mạnh Chuyển Động

Nếu dòng MR (Relay) sinh ra để đóng cắt tải nặng một cách đơn giản, thì dòng MT (Transistor) lại là chìa khóa mở ra cánh cửa của tự động hóa chính xác. PLC Mitsubishi FX3S-10MT/ES mặc dù sở hữu thân hình "hạt tiêu" với chỉ 10 I/O, nhưng sức mạnh nội tại của nó hoàn toàn đáp ứng được các cỗ máy yêu cầu tốc độ và sự chuẩn xác đến từng milimet.

1. Phân Tích Ngõ Ra Transistor Sink (Mức Thấp NPN)

Ký hiệu MT/ES chỉ ra rằng bộ điều khiển này sử dụng ngõ ra kiểu Sink (kéo dòng về 0V). Đây là chuẩn đấu nối cực kỳ phổ biến tại thị trường châu Á, tương thích hoàn hảo với hầu hết các driver điều khiển Servo và Stepper hiện nay.

Hình 1: Sơ đồ nguyên lý đấu nối ngõ ra Transistor Sink (NPN) của PLC FX3S

1.1 Khả năng phát xung 100kHz (Điều khiển 2 trục)

Điểm "ăn tiền" nhất của FX3S-10MT/ES nằm ở 2 ngõ ra Y000 và Y001. Hệ thống hỗ trợ các tập lệnh định vị (Positioning) mạnh mẽ của Mitsubishi như PLSY, DRVI, DRVA. Nó có thể phát dải xung (Pulse Train) với tần số tối đa lên đến 100 kHz, cho phép bạn điều khiển độc lập 2 trục X-Y một cách mượt mà. Động cơ sẽ không bị hiện tượng rung giật hay mất bước, đảm bảo sai số vị trí là nhỏ nhất.

1.2 Băm xung PWM & Đóng ngắt tần số cao

Bạn cần điều khiển tuyến tính nhiệt độ thông qua Solid State Relay (SSR)? Hay cần kích hoạt các van điện từ (Solenoid Valve) hàng chục lần mỗi giây? Ngõ ra Transistor giải quyết triệt để vấn đề này. Nhờ nguyên lý đóng ngắt bằng bán dẫn, nó loại bỏ hoàn toàn tia lửa điện và tiếng ồn "tạch tạch", mang lại tuổi thọ gần như vô hạn so với ngõ ra Relay truyền thống.

2. Sự Tiện Dụng Nền Tảng Của Thế Hệ FX3S

Dù là phiên bản nhỏ nhất, FX3S-10MT/ES vẫn được thừa hưởng những DNA công nghệ ưu việt của dòng FX3.

Hình 2: Giao tiếp lập trình thông minh qua cổng USB Mini-B

• Lập trình trực tiếp qua cáp USB: Chỉ với một sợi cáp USB đầu Mini-B phổ thông, bạn có thể online, debug và tải chương trình cực nhanh chóng thông qua phần mềm GX Works2 mà không phải mua cáp USB-SC09 đắt đỏ.
• Công nghệ nhớ không cần Pin: Việc lưu trữ được đảm bảo bằng chip nhớ EEPROM. Hệ thống sẽ không bao giờ bị mất mã code dù cho máy móc ngừng hoạt động và không cấp điện trong nhiều năm.

3. Thông Số Kỹ Thuật Chi Tiết FX3S-10MT/ES

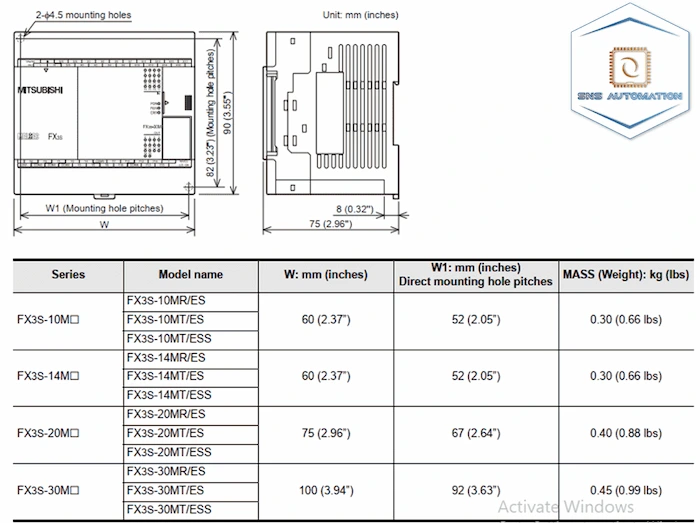

Hình 3: Bản vẽ kích thước của dòng PLC FX3S

4. Ứng Dụng Thực Tế Chuyên Biệt Cho Dòng Transistor

Với tính chất đặc thù của xung tốc độ cao, mã FX3S-10MT/ES cực kỳ được ưa chuộng trong các loại máy móc sau:

Hình 4: Ứng dụng PLC FX3S-10MT trong điều khiển máy dán nhãn tự động

• Máy in màng, dán nhãn tự động (Labeling Machine): Đọc tín hiệu từ cảm biến quang siêu nhạy, kích phát xung vào driver Step Motor để phóng nhãn dán dứt khoát, chính xác vị trí trên chai lọ.
• Bàn máy cắt / X-Y Table quy mô nhỏ: Nội suy 2 trục X-Y để định vị mỏ hàn, mỏ cắt laser hoặc dao phay gỗ mini.
• Hệ thống lò nhiệt chính xác: Dùng lệnh PID kết hợp ngõ ra xung PWM để điều khiển các bộ Relay bán dẫn SSR, giữ nhiệt độ ổn định không sai lệch.

🛒 Mua PLC Mitsubishi FX3S-10MT/ES Chính Hãng Ngay Hôm Nay

Đừng để hệ thống điều khiển vị trí của bạn chập chờn vì sử dụng linh kiện trôi nổi. Tại bien-tan.com, chúng tôi phân phối PLC FX3S-10MT/ES chuẩn chính hãng Mitsubishi nguyên hộp. Hỗ trợ tư vấn đấu nối Driver Servo/Stepper, tặng kèm tài liệu lập trình phát xung bằng phần mềm GX Works2 miễn phí!

☎️ Gọi Ngay Báo Giá: 086 90 90 90 4 Chat Zalo Tư Vấn Kỹ Thuật
