BX700-DFR Cảm Biến Quang Autonics
Autonics BX700-DFR: "Ông Vua" Đa Năng - Cân mọi loại nguồn điện
Nếu bạn cần một cảm biến quang mạnh mẽ, lắp đặt linh hoạt mà không cần quan tâm nguồn điện là 24VDC hay 220VAC, thì BX700-DFR là lựa chọn số 1.
- ⚡ Free Power: Hoạt động dải rộng từ 24-240VDC đến 24-240VAC. Cắm đâu cũng chạy.
- ⏱️ Tích hợp Timer: Có chức năng tạo trễ (ON Delay, OFF Delay, One-shot) để lọc nhiễu tín hiệu.
- 📏 Khoảng cách 700mm: Loại phản xạ khuếch tán, phát hiện vật không cần gương.
- 🔌 Ngõ ra Relay: Tiếp điểm khô (NO/NC) chịu dòng 3A, điều khiển trực tiếp còi, đèn, khởi động từ.
-
BX700-DFR
-
62
- Thông tin sản phẩm
- Bình luận
BX700-DFR - Cảm Biến Quang Có Timer Autonics: Đánh Giá & Hướng Dẫn
Trong các dây chuyền sản xuất cũ hoặc các hệ thống cải tiến, việc tìm nguồn DC 24V đôi khi rất bất tiện. Các kỹ sư bảo trì thường ưu tiên các dòng cảm biến có thể đấu trực tiếp vào điện lưới 220V và có ngõ ra Relay để dễ dàng thay thế công tắc hành trình cơ khí.
Autonics BX700-DFR được thiết kế chính xác cho nhu cầu đó. Nó là dòng cảm biến quang cao cấp tích hợp mọi công nghệ xử lý tín hiệu trong một thân vỏ nhỏ gọn.

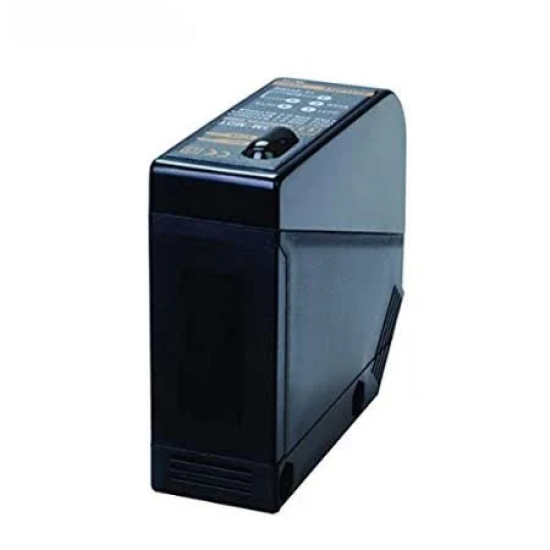

(Thiết kế dạng khối hộp chắc chắn, tích hợp biến trở chỉnh độ nhạy và Timer)
1. Giải Mã Mã Sản Phẩm - BX700-DFR
- BX: Dòng cảm biến quang tích hợp bộ khuếch đại (Amplifier Built-in).
- 700: Khoảng cách phát hiện tối đa 700mm (với giấy trắng tiêu chuẩn).
- D: Diffuse Reflective (Phản xạ khuếch tán - Tự phát tự thu, không cần gương).
- F: Free Power (Nguồn cấp tự do AC hoặc DC).
- R: Ngõ ra Relay (Tiếp điểm rơ-le 1c).
2. Tính Năng "Ăn Tiền": Tích Hợp Timer (Bộ Định Thời) - BX700-DFR
Đây là điểm khác biệt lớn nhất của dòng BX so với các dòng giá rẻ (như BEN hay BJ). Trên thân cảm biến có các núm vặn để cài đặt chế độ thời gian:
- ON Delay: Khi có vật, cảm biến đợi một khoảng thời gian T rồi mới xuất tín hiệu. (Dùng để chống nhiễu khi vật đi qua quá nhanh).
- OFF Delay: Khi vật đi qua rồi, tín hiệu vẫn giữ thêm một khoảng thời gian T. (Dùng để kéo dài xung kích cho PLC hoặc đếm sản phẩm không bị ngắt quãng).
- One-shot: Chỉ xuất một xung kích ngắn bất kể vật nằm ở đó bao lâu.
Khoảng thời gian điều chỉnh: 0.1 ~ 5 giây.
3. Thông Số Kỹ Thuật (Data Sheet) - BX700-DFR
4. Hướng Dẫn Đấu Nối (Terminal Block) - BX700-DFR
BX700-DFR sử dụng cầu đấu dây bên trong nắp bảo vệ, giúp việc đi dây cực kỳ chuyên nghiệp và an toàn.
- Chân 1 & 2: Nguồn cấp.
➔ Vì là Free Power nên bạn cấp AC 220V hay DC 24V vào đây đều được, không phân biệt cực tính âm dương. - Chân 3, 4, 5: Ngõ ra Relay.
- Chân 4: COM (Chân chung).
- Chân 5: NO (Thường mở).
- Chân 3: NC (Thường đóng).
Ví dụ: Muốn bật đèn 220V khi có vật: Đấu pha Lửa (L) vào chân 4, đấu chân 5 ra bóng đèn, dây còn lại của bóng đèn về pha Nguội (N).
5. Lưu Ý Khi Lắp Đặt Loại Khuếch Tán (Diffuse) - BX700-DFR
Dòng BX700-DFR hoạt động dựa trên nguyên lý phát ánh sáng đi và thu ánh sáng phản xạ lại từ vật thể. Do đó:
- Màu sắc vật thể: Ảnh hưởng lớn đến khoảng cách.
- Vật màu trắng/sáng: Phát hiện xa tối đa (700mm).
- Vật màu đen/cao su/vải tối màu: Hấp thụ ánh sáng nên khoảng cách phát hiện giảm đi rất nhiều (có thể chỉ còn 100-200mm).
- Bề mặt vật thể: Bề mặt bóng loáng hoặc gồ ghề cũng ảnh hưởng đến khả năng thu nhận tín hiệu. Hãy sử dụng biến trở VR (Sensitivity) để tinh chỉnh điểm nhạy.
- Nhiễu nền: Nếu phía sau vật thể có bức tường màu trắng hoặc kim loại sáng, cảm biến có thể nhận nhầm. Hãy chỉnh giảm độ nhạy xuống (Vặn VR ngược chiều kim đồng hồ).
6. Ứng Dụng Thực Tế - BX700-DFR
- Đếm bao bì/thùng carton trên băng tải: Sử dụng chức năng Timer OFF Delay để tín hiệu đếm ổn định, không bị ngắt quãng khi bề mặt thùng gồ ghề.
- Phát hiện người/xe ở cổng tự động: Nguồn AC 220V tiện lợi lấy trực tiếp từ tủ điện cổng, không cần bộ nguồn tổ ong riêng.
- Hệ thống rửa xe tự động: Vỏ kín nước IP66 và khả năng phát hiện xe từ xa.
- Cảm biến báo đầy silo hạt nhựa: Lắp trên nắp silo để báo mức đầy.
🔥 BÁO GIÁ AUTONICS BX700-DFR
Dòng cao cấp - Sẵn kho - Bảo hành chính hãng 12 tháng.
