BPS3M-TDT Cảm Biến Quang Autonics

BPS3M-TDT: Giải Pháp Cảm Biến "Tàng Hình" Cho Máy Móc

Autonics BPS3M-TDT là dòng cảm biến quang điện dạng dẹt (Flat Type) độc đáo. Với chiều dày cực mỏng, nó giải quyết hoàn hảo bài toán lắp đặt tại những vị trí chật hẹp mà các dòng cảm biến hình trụ hay hình khối vuông thông thường không thể len vào được:

✅ Thương hiệu: Autonics (Korea).
✅ Kiểu dáng: Dạng dẹt mỏng, ốp sát bề mặt gá lắp.
✅ Loại: Thu - Phát riêng (Through-beam) cho độ tin cậy cao nhất.
✅ Khoảng cách: 3 mét (Rất xa so với kích thước nhỏ).
✅ Cấp bảo vệ: IP67 (Chống thấm nước vượt trội).

900.000đ

Mã sản phẩm:
BPS3M-TDT
Lượt xem:
78

Thông tin sản phẩm
Bình luận

Mục lục

BPS3M-TDT - Cảm Biến Quang Dạng Dẹt Autonics: Đánh Giá

Trong thiết kế máy móc hiện đại, không gian ngày càng bị thu hẹp. Việc sử dụng các loại cảm biến to cồng kềnh trở nên bất khả thi. Cảm biến quang Autonics BPS3M-TDT với thiết kế "Flat Type" (Dạng dẹt) ra đời như một giải pháp cứu cánh, cho phép lắp đặt ốp sát vào vách máy, thang máy, hoặc băng tải mà không gây cản trở hành trình.

1. Ý Nghĩa Mã Sản Phẩm BPS3M-TDT

Autonics có quy cách đặt tên rất khoa học. Hãy cùng giải mã để hiểu rõ thông số kỹ thuật:

🔶 BPS: Series cảm biến quang dạng dẹt, kích thước nhỏ.
🔶 3M: Khoảng cách phát hiện 3 Mét.
🔶 T (Ký tự đầu): Through-beam (Thu phát riêng biệt - Gồm 1 đầu phát và 1 đầu thu).
🔶 D: DC Power (Nguồn 12-24VDC).
🔶 T (Ký tự cuối): Output Transistor NPN (Kích âm).

*Lưu ý: Nếu bạn cần ngõ ra PNP, mã tương ứng sẽ là BPS3M-TDT-P.

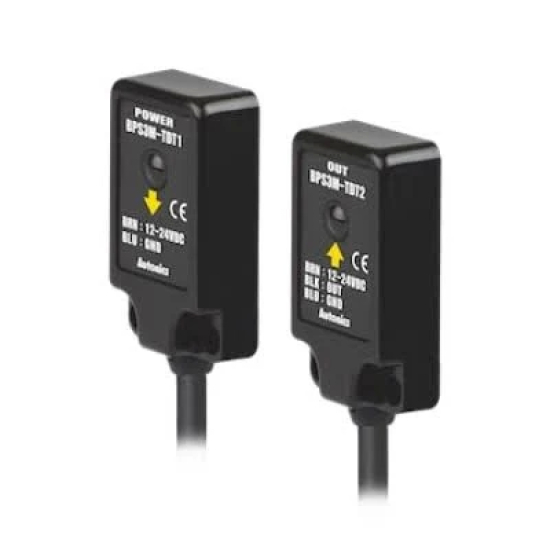

Hình 1: Dòng BPS có vỏ bọc cứng cáp và thiết kế siêu mỏng.

2. Thông Số Kỹ Thuật (Specification) - BPS3M-TDT

Đặc tính	Thông số
Nguồn cấp	12 - 24VDC (±10%)
Khoảng cách bắt	3m (Cố định, không chỉnh được độ nhạy)
Loại ngõ ra	NPN Open Collector
Thời gian đáp ứng	Dưới 1ms (Tốc độ cao)
Nguồn sáng	LED Hồng ngoại (Infrared)
Tiêu chuẩn bảo vệ	IP67 (Chống bụi mịn và ngâm nước tạm thời)

3. Hướng Dẫn Đấu Nối (NPN Output) - BPS3M-TDT

Bộ sản phẩm BPS3M-TDT bao gồm 2 thiết bị: Bộ phát (Emitter) và Bộ thu (Receiver).

1. Bộ Phát (Emitter):

Nâu (Brown): +VCC (12-24V)
Xanh (Blue): 0V (GND)

2. Bộ Thu (Receiver):

Nâu (Brown): +VCC (12-24V)
Xanh (Blue): 0V (GND)
Đen (Black): Output (Nối về PLC X0, X1...)

Lưu ý về chế độ Light ON / Dark ON: Một số phiên bản cũ có dây Trắng (White) để chọn chế độ. Tuy nhiên, các dòng BPS mới thường fix cứng chế độ hoặc chọn bằng cách đấu nối đặc biệt. Vui lòng xem kỹ sơ đồ trên vỏ hộp đi kèm.

4. Ưu Điểm Và Ứng Dụng - BPS3M-TDT

BPS3M-TDT được ưa chuộng nhờ khả năng chống nhiễu ánh sáng mặt trời và độ bền cơ học cao:

Thang máy & Cửa tự động: Lắp đặt ở chân cửa để phát hiện người/vật cản, giữ cửa mở (Safety Sensor).
Bãi giữ xe thông minh: Phát hiện xe ô tô ra vào bãi (Khoảng cách 3m phủ kín chiều rộng cổng).
Dây chuyền sản xuất: Đếm sản phẩm trên băng tải dẹt, nơi không thể lắp cảm biến trụ đứng.
